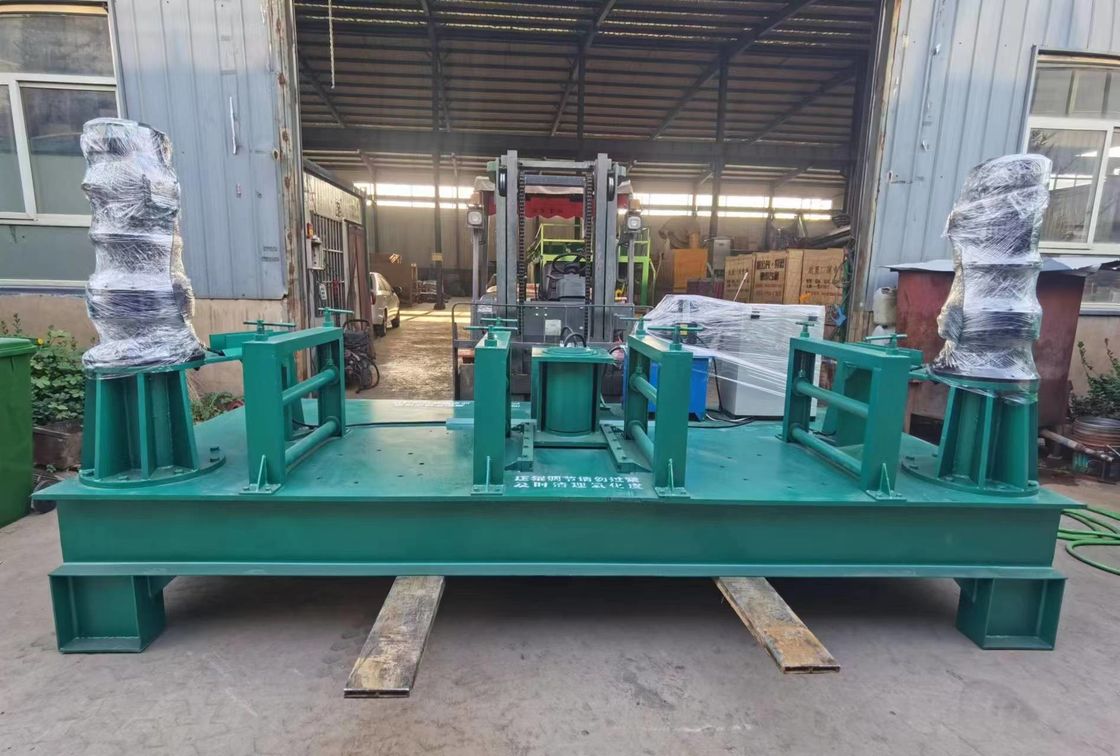

Maszyna do gięcia rur stalowych sekcji

Maszyna do gięcia łuku gięcia różne profile w różnych promień łuku

一,Krótkie wprowadzenie wielofunkcyjnej maszyny do gięcia na zimno GM-300

Maszyna do gięcia na zimno jest rodzajem hydraulicznego sprzętu do obróbki mechanicznej, który gięje stal sekcyjną do różnych promieni promieniowych.Maszyna do gięcia na zimno serii GM-300 produkowana przez naszą firmę jest głównie stosowana do gięcia stali, takiej jak stalowy łuk. Dzięki ciągłemu doskonaleniu, maszyna do gięcia na zimno z serii ma zalety prostej pracy, wysokiej wydajności przetwarzania i czułej kontroli.budowa dróg górniczych, a także wytwarzanie i budowę różnych łuków i modeli dla krajobrazowych konstrukcji stalowych.

1Główne parametry techniczne

Pojemność gięcia: rury okrągłe, wiązki I, wiązki H, stal kanałowa, rury kwadratowe i pozostała stal

(1) Ogólne wymiary: długość * szerokość * wysokość = 4000 * 1800 * 1800 mm

(2) Prędkość pchnięcia cylindra: 2-5 mm/s

(3) Minimalny promień gięcia obróbki: 2500 mm (w zależności od specyfikacji stali)

(4) Nominalne ciśnienie robocze układu hydraulicznego: 15MPa (maksymalnie 60mpa)

(5) Prędkość koła napędowego: 3,8 obr./min.

(6) Prędkość liniowa koła napędowego: 3,8 m/min

(7) Cios cylindru: ≥ 200 mm

(8) Całkowita moc: 19 kW Napęd: 380 V

(1) Silnik koła napędowego: 2 * 7,5 kW

(2) Silnik pompy olejowej: 4 kW (wysokie ciśnienie)

(9) Masa robocza: 3500 kg

(10) Diagram krzywej ruchu koła górnego i promienia gięcia obrabionego kawałka na maszynie gięcej na zimno:

Poziom koła kierowniczego.rPrzejazd górnych kółS

Odległość od środka koła napędowegoAPromień zewnętrznego koła zgięciaR

Funkcja krzywej ruchu koła górnego S i promienia gięcia obrabionego przedmiotu R:

S=R+r-√[(R+r) 2- (A/2) 2]

Na przykład: R=1500 r=82.5 A=1790

S=1500+82.5-√[(1500+82.5) 2- (1790/2) 2]=277.4

Krzywa ABC na rysunku jest krzywą funkcji między biegiem górnego koła a promieniem gięcia obrabiarkę.i krótki BC sekcja jest mały promieniowania gięciaEfekt formowania nie jest dobry i nie należy go wybierać.

二, Wprowadzenie systemu

1System mechaniczny

System mechaniczny wykorzystuje cykloidalny reduktor koła szczytowego, który bezpośrednio napędza walcownik do obrotu z prędkością 3,7 r/min. W celu uzyskania synchronizacji dwóch walcowników,dwa silniki są uruchamiane w tym samym czasie, aby zrealizować synchronizacjęW celu spełnienia warunków pracy można dokonywać przeniesienia do przodu i do tyłu.

2System hydrauliczny

System wykorzystuje ręczny zawór odwracający, aby odwrócić pompę olejową i zrealizować ruch do przodu i do tyłu cylindra olejowego.Jednostronnego zaworu gazu jest używany do regulowania prędkości ruchu cylindra oleju, a dwukierunkowy hydrauliczny zawór jednokierunkowy jest używany do zablokowania cylindra oleju.skuteczne zapobieganie podgrzewaniu systemu.

3System elektryczny

System elektryczny steruje głównie silnikiem pompy olejowej i ruchomym silnikiem rolkowym.Jeżeli filtr oleju zwrotnego jest zablokowany i należy wymienić element filtracyjny, światło wskazujące na zablokowanie filtra jest włączone, a element filtracyjny należy wymienić.W głównym obwodzie zwrotnym oleju ustawiono przełącznik powietrza (przyłącznik główny), aby skutecznie chronić cały system.
