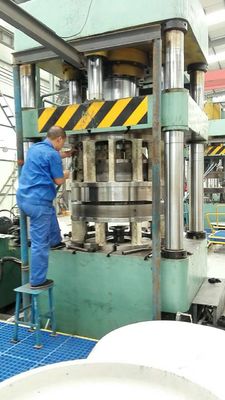

Pionowa hydrauliczna prasowa

Górnik Hydraulic Press Machine 1000 ton dla końcówek okrągłych i elipsów o masie maksymalnie 1000 mm

Główne zastosowania i warunki pracy maszyny:

1 Może realizować stałe ciśnienie, stałe układy układowe - dwa procesy formowania, z ustawieniem funkcji opóźnienia czasu ciśnienia, opóźnienia czasu regulowane.Ciśnienie robocze i uderzenie mogą być regulowane zgodnie z wymogami regulaminu, a operacja jest prosta i wygodna.

2 Obszary zastosowania: stosowane do wszystkich procesów rysunku, gięcia, formowania i innych procesów. Duże samochody, pokrycia pojazdów rolniczych i inne części. Kucie, końcówka naczyń, zlew z stali nierdzewnej, wanny itp..Statki, lotnictwo, lotnictwo i inne dziedziny.

3 opcjonalne akcesoria lub elementy: urządzenie buforowe do bicia, suwak do prasowania krawędzi, urządzenie ochrony fotoelektrycznej z pływającą szybą przewodniczącą do wymiany narzędzi oraz mobilna platforma robocza,mechanizm szybkiego zaciskania narzędziowego, uderzenie, ciśnienie, urządzenie prędkości.

4 maszyny z niezależnym hydraulicznego systemu szafki sterującej, układu elektrycznego.w metody pracy półautomatycznej ma funkcję utrzymania ciśnienia i automatycznego powrotu.

5 warunki pracy sprzętu:

5.1 temperatura pomieszczenia roboczego sprzętu: -10~60 C (+)

5.2 napięcie zasilania: 380V trójfazowy system czteroprzewodowy, zakres wahań napięcia: 380V + 10%, 50HZ.

5.3 system hydrauliczny z wykorzystaniem medium: N46# - YB olej hydrauliczny przeciw zużyciu.

Główną strukturę maszyny:

Cała maszyna ma trójbudową konstrukcję.

2 ciało maszyny jest przeznaczone do 45 stalowej konstrukcji spawanej.

3 cylindr główny jest strukturą cylindru tłokowego.

4 system hydrauliczny znajduje się na górnej stronie ciała głównego maszyny lub po prawej stronie podłogi.

Główne parametry:

Główną strukturę i działanie:

Cztery kolumny hydrauliczne prasowanie maszyny składa się głównie z części mechanicznych, przesyłki hydraulicznej i sterowania elektrycznego trzech części.

1 Części mechaniczne:

1.1Główne ciało maszyny, główny cylinder, stacje pompowe, szafki obsługi i inne elementy.

1.2 Główne ciało maszyny jest 45 # stalowej struktury spawanej.Ram jest połączony z tłokowi z cylindra głównego przez kołnierz, a tłok jest wyposażony w przewodnik i zdolność anty-odchylenia. może zapewnić dokładność i efekt użytkowania.można użyć śruby w kształcie T do instalacji obrabiarki i narzędzi, rozmiar otworu T i odległość pomiędzy nimi zgodnie z wymaganiami użytkownika.

1.3 cylinder główny: cylinder główny jest strukturą cylindru z jednym tłokem. Cylinder olejowy jest mocowany na otworze górnej wiązki poprzecznej i mocowany przez orzech cylindru,Dno tłoka jest połączone z ramem przez kołnierz. Oczyszczanie powierzchni prętem tłokowym.

1.4 ciśnienie w cylindrze głównego za pomocą czujnika ciśnienia i ustawienia, cylinder główny z funkcją utrzymywania ciśnienia, w którym czas może automatycznie napełniać ciśnienie,Ciśnienie ograniczone do spadku ciśnienia można ustawić zgodnie z wymaganiami użytkownikaWykrycie miernika ciśnienia i zdalne ustawienie zaworu regulacyjnego ciśnienia.

1.5 położenie uderzenia ram jest wykrywane i sterowane przez czujnik przemieszczenia liniowego; położenie uderzenia podkładki hydraulicznej jest sterowane przez przełącznik bliskości;i utrzymanie jest wygodne.

1butelka olejowa jest głównie uszczelniona wysokiej jakości pierścieniem uszczelniającym (z wbudowaną czterema uszczelnieniami olejowymi, trzema miedzianymi pasami przewodniczymi), aby uniknąć wycieku butelki olejowej i ma dobrą odporność na zużycie,w celu wydłużenia okresu użytkowania.

1.7 kolorystyczny wygląd maszyny, kolor dostarczony przez producenta.

Rysunek końca talerza:

Zdjęcia z końca talerza
