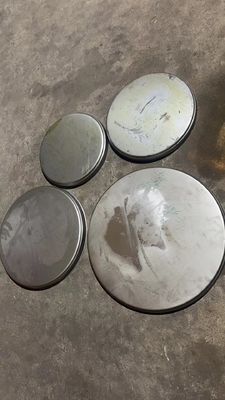

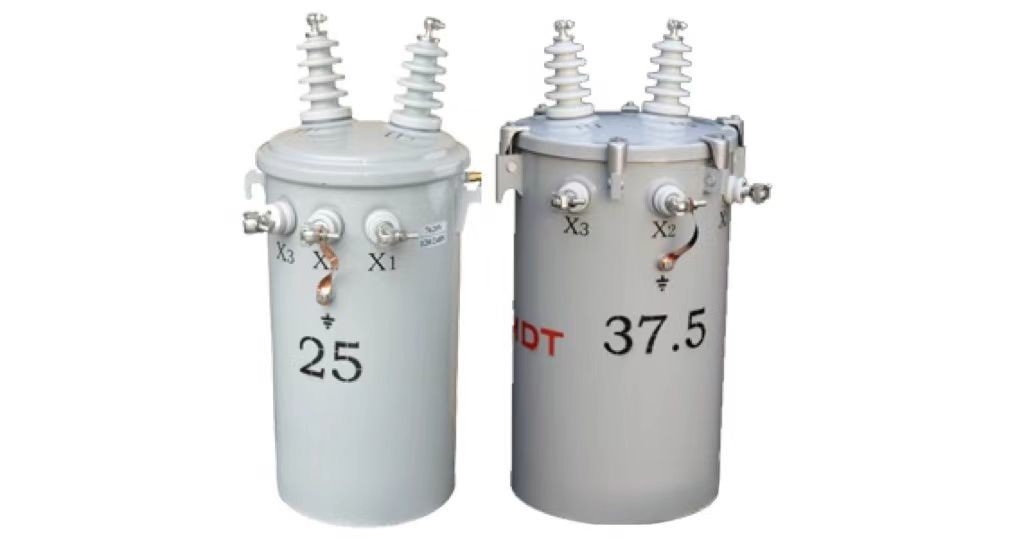

250-tonowa pras hydrauliczna do pokrycia zbiornika transformatora

Opis wniosku technicznego

1Środowisko pracy maszyny

● Temperatura: 0 °C -50 °C.

● wilgotność: wilgotność względna poniżej 35% -65%.

● Napięcie: 380V 50Hz.

●Miejsce montażu: mniej pyłu

● Wysokość: poniżej 1000 m

2,Główne parametry techniczne maszyny

3,Dostawa głównych części nośnych:

4,Wydajność i właściwości:

Maszyna ta posiada niezależny mechanizm zasilania i system elektryczny oraz przyjmuje scentralizowane sterowanie przyciskiem.System hydrauliczny wykorzystuje zintegrowane zawory podłączalne, z kompaktową strukturą, wrażliwym i niezawodnym działaniem, szybką prędkością, niskim zużyciem energii i niskim hałasem.Ciśnienie robocze i zakres przebiegu tej serii produktów można regulować zgodnie z potrzebami pracy.

5,Struktura przegląd:

Maszyna ta składa się z dwóch głównych części: silnika głównego i mechanizmu sterowania, które są połączone przez rurociągi i urządzenia elektryczne w celu utworzenia całości.,urządzenie głównego cylindra itp. Mechanizm sterowania składa się z hydraulicznej stacji pompowej, skrzynki elektrycznej, mobilnej konsoli sterowania itp.Struktura i funkcje każdej części opisane są w następujący sposób::

1) Karoseria maszyny

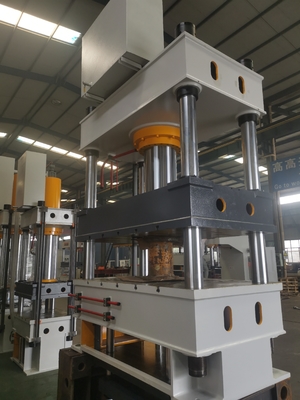

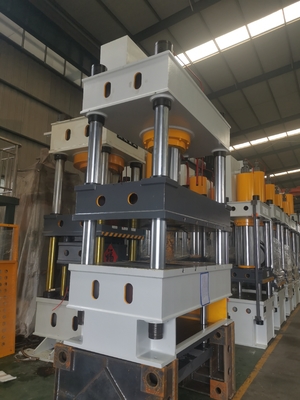

Korpus tej maszyny ma trójbramkową i czterokolonową strukturę: składa się z górnej poprzecznej, suwaka, stołu roboczego, cylindra głównego, podkładki hydraulicznej, kolumny, układu sterującego,i elementów układu elektrycznego.

2) Cylinder główny

Główny blok cylindra jest mocowany na stole, a dolny koniec pręta tłoka jest połączony płaszczem, śrubą i suwakem.Głowa tłoka jest podzielona na dwie komory olejowe z pierścieniami uszczelniającymi typu YX w przeciwnych kierunkachZewnętrzny okrąg obudowy jest wyposażony w pierścień O, który jest zablokowany flansą i śrubą w celu zapewnienia uszczelnienia otworu cylindru.Zainstalować pierścień pyłowy na kołnierzu cylindra, aby zapewnić zapobieganie pyłu w pręcie tłoka.

3) Urządzenie ograniczające zasięg

Urządzenie ograniczające jest zainstalowane po prawej stronie maszyny i służy głównie do sterowania odległością ruchu suwak.

4) Stacja hydrauliczna

Pompa hydrauliczna składa się z zbiornika oleju, pompy tłokowej osiowej, silnika elektrycznego, dwukierunkowego zaworu z wtyczką, filtra oleju o wysokim ciśnieniu i filtra powietrza,włączony do urządzenia.

Zbiornik paliwa jest wykonany z elementów spawanych z stali Q235, a na przednim końcu zainstalowany jest miernik ciśnienia do obserwacji ciśnienia.Zainstalować miernik poziomu w zbiorniku oleju w celu obserwacji poziomu olejuNa odciągu pompy olejowej zainstalowany jest samodzielnie uszczelniający się filtr oleju o wysokim ciśnieniu, który zapewnia czystość pompy i układu hydraulicznego.Na panelu zbiornika paliwa zainstalowany jest filtr powietrza, a górną pokrywę można otworzyć do tankowania.

5) Pompa tłokowa osiowa

System hydrauliczny ten wykorzystuje pompę tłokową ośną YCY14-1B. Instrukcje można znaleźć w podręczniku użytkownika pompy tłokowej ośnej, a tutaj nie ma przeglądu.

6) Zawór dwukierunkowy z wkładem

Jego konstrukcja składa się głównie z części z wtyczką, płytek pokrywnych sterowania, zaworów sterujących i zintegrowanych bloków zaworów,

a. Komponent z wtyczką składa się z wkładu zaworu, uszczelnienia, nadwozia zaworu itp. Może to być zawór stożkowy lub konstrukcja zaworu spiralnego. Jego główną funkcją jest sterowanie kierunkiem, ciśnieniem, przepływem,itd.. przepływu oleju w obwodzie olejowym.

b. Płytka pokładowa sterowania składa się z różnych komponentów sterowania mikro-pilotu i innych komponentów hydraulicznych osadzonych w płytce pokładowej.Połączenie różnych wbudowanych komponentów sterujących mikro pilotem i zawory sterujące pilotem może kontrolować stan pracy zaworu plug-inPłytka pokrycia sterowania jest podzielona na płytkę pokrycia sterowania kierunkowego, płytkę pokrycia sterowania ciśnieniem i płytkę pokrycia sterowania przepływem.

c. Zawór sterujący jest zainstalowany na płytce pokrywy sterującej w celu sterowania działaniem wtykowego zaworu kierunkowego elektromagnetycznego, a jego elementami są zawory kierunkowe elektromagnetyczne.

d. Zintegrowany blok zaworów służy do instalacji wtyczek, pokrywek sterujących i innych zaworów sterujących oraz do komunikacji z głównym i sterującym obwodem oleju.

6,Przegląd systemu hydraulicznego

System hydrauliczny składa się z urządzeń konwersji energii (pompy olejowe i butle), a także urządzeń przenoszących energię (zapasy oleju, rurociągi olejowe) itp.sterowanie suwakem do zakończenia różnych cykli działania.

7,System sterowania elektrycznego

1Maszyna jest wyposażona w niezależną elektryczną skrzynkę sterującą, która może swobodnie poruszać się po obu stronach urządzenia, a scentralizowane przyciski kontrolują działanie całej maszyny.

8,System operacyjny

1) Posiada dwa tryby działania: drukowanie i półautomatyczne oraz dwie operacje procesowe: bieg stały i ciśnienie stałe.

2) Prędkość ruchu suwaków jest regulowana bezstykowym urządzeniem sterującym przełącznikiem.

3) Ciśnienie w cylindrze głównym jest regulowane przez zawór regulacyjny ciśnienia.

4) Czas utrzymania ciśnienia można swobodnie ustawić
