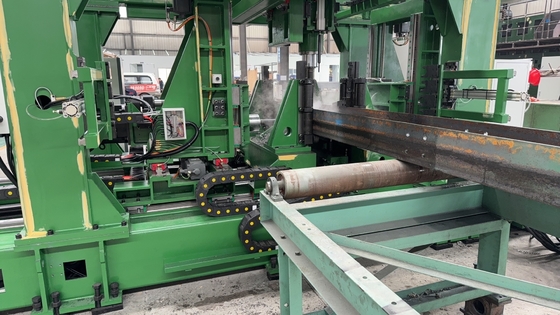

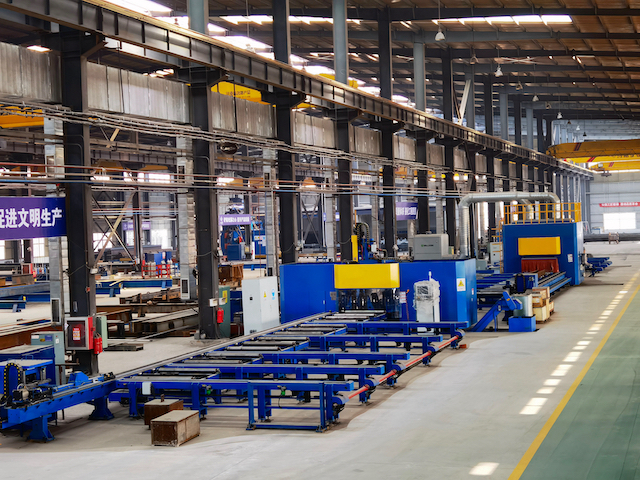

Wysokiej prędkości CNC Beam 3D Drilling Machine 7 osi Wysoka wydajność i dokładność

Wysokiej prędkości CNC Beam 3D Drilling Machine 7 osi Wysoka wydajność i dokładność
Wysokiej prędkości CNC Beam 3D Drilling Machine 7 osi Wysoka wydajność i dokładność Wysokiej prędkości CNC Beam 3D Drilling Machine 7 osi Wysoka wydajność i dokładność Wysokiej prędkości CNC Beam 3D Drilling Machine 7 osi Wysoka wydajność i dokładność

Duży Obraz :  Wysokiej prędkości CNC Beam 3D Drilling Machine 7 osi Wysoka wydajność i dokładność

Szczegóły Produktu:
Place of Origin: China-Wuxi Jinqiu Machinery Co.,ltd
Nazwa handlowa: Jinqiu
Orzecznictwo: CE and CQC
Model Number: BDMH1260/7A
Zapłata:
Minimum Order Quantity: 1 set
Cena: USD or RMB
Packaging Details: metal steel frame
Delivery Time: 55-60 days
Payment Terms: L/C,T/T
Supply Ability: 150 pcs per month
Szczegółowy opis produktu
function: drilling processing of H-beam, U-beam, Box-beam max work piece: 1250×600
Podkreślić:

Maszyna do wiercenia 3D wiązki CNC

,

Maszyna wiertnicza 3D osi 7

,

Maszyna do wiercenia 3D o dużej prędkości

Ja....Profil

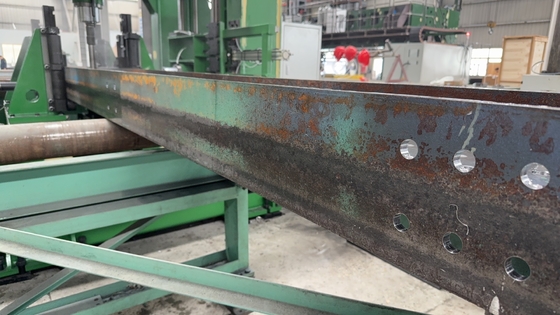

Maszyna wykorzystywana głównie do obróbki wiertniczej wiązki H, wiązki U, wiązki pudełkowej.wysoka wydajność i dokładność.

Przyjmij rysunek CAD, program transferu U-flash, i kurs przetwarzania wygodne i wizualizacji, zrealizować przetwarzanie CAD / CAM, zamiast sztucznego oznakowania i wiertniczych szablon.Znacznie poprawiona wydajność i dokładność, skrócić czas przygotowania, automatyzacja, wysoka precyzja, wielostandardowa, produkcja seryjna.



II.Właściwości maszyny

Maszyna składająca się głównie z ciała maszyny, tabeli przesuwanej CNC (3 sztuk), pudełka z wrotami wiertniczymi (3 sztuk), urządzenia zaciskającego, urządzenia wykrywającego, magazynu narzędziowego (4 urządzenia x 3 magazyny), przenośnika wózka,Automatyczny przenośnik chipów, Urządzenie chłodzące, system smarowania, system hydrauliczny, system elektryczny itp.



  1. Ramka główna

Główny ramy alternatywne rack nazwy, to ̇s podstawy maszyny, bezpośrednio wpływa na sztywność maszyny, ramy struktury, szare żelazo, sztuczne starzenie leczenie zmniejszyć deformacje,dobrze zapewnić sztywność maszyny, stabilność, aby zapewnić dokładność maszyny.



  1. Stół przesuwny CNC

Trzy tabele przesuwne mają podobną strukturę, wszystkie składają się z wózka przesuwnego, tabeli przesuwnej i systemu serwo napędzanego.



Trzy tabele przesuwne mają łącznie 9 osi CNC, z których 3 kontrolują zasilacz, a pozostałe 6 pozycjonowanie.zapewnić dokładność pozycji.



  1. Pudełka wiertnicza do wiercenia

Trzy skrzynki wrotów instalowane na trzech schodzących stole do wiercenia poziomego i pionowego. Każdy wrot wiertniczy może wiercić niezależnie i jednocześnie.niewielkie deformacje.



W pudełku z trzema wrzotowcami znajdują się trzy precyzyjne wrzotowce BT40 z Tajwanu..Na szczycie precyzyjnego wrotnika wyposażony jest hydrauliczny cylinder wiertarki ciśnieniowej i wysokiego ciśnienia złącza obrotowego.Wysokiego ciśnienia złącza obrotowego może połączyć chłodzenia płynu smarowego, które przechodzą przez wewnętrzne otwory wrotnika, otwory niwety, BT40 wewnętrzne otwory uchwytu wiertarki, centralne otwory wiertarki, bezpośrednio rozpylają się do pozycji wiertniczej, jest to niezbędne do wiertniczych szybkich,Popraw trochę używając życia, i poprawić szorstkość otworu.



Użytkownik przygotowuje uchwyt narzędzia dużych prędkości:

BT2b. - BT2b. - BT2b. - BT2b. - BT2b. - BT2b. - BT3b. - BT3b. - BT3b. - BT3b. - BT3b. - BT3b. - BT3b. - BT3b. - BT3b.

200 mm długa rękawiczka dla urządzenia górnego



  1. Urządzenie zaciskające.

Przyjmuje się mocowanie hydrauliczne, 6 cylindrów hydraulicznych w kierunku poziomym i pionowym.W kierunku poziomym jest 1 cylinder hydrauliczny popychając ruchomą stronę do zaciskania, kierowane przez szyby.



  1. Urządzenie wykrywające

W górnej jednostce i ruchomej jednostce zainstalowane cylinder wykrywania, sprawdzić szerokość sieci i wysokość kołnierza przed przetwarzaniem.,Następnie potwierdź pozycję wiertniczą, upewnij się, że otwory są symetrycznie rozmieszczone na belce.



  1. Przenośnik wózków

Przesyłowiec wózka przyjmuje mechanizm napędzany zestawem biegów.zmniejszenie ruchu wiązki w kierunku podawania podczas wiercenia, poprawi dokładność przetwarzania.



  1. Automatyczny przenośnik chipów i urządzenie chłodzące.

Pod obszarem przetwarzania znajduje się automatyczny przenośnik chipów typu łańcuchowej płyty, na dole przenośnika chipów znajduje się wiadro do usuwania chipów, które po wypełnieniu wyciąga się i zrzuca.System chłodzenia przyjmuje chłodzenie chłodzące mgłą powietrzną, każdy wrot wiertniczy wyposażony w zewnętrzną dyszę chłodzącą i wewnętrzny złącze chłodzące, wybiera się zgodnie z potrzebami wiertniczymi.



  1. System smarowania

Maszyna wyposażona jest w urządzenie automatycznego smarowania, które automatycznie smaruje śrubę kulkową, szybę zestawu biegów w pełni i niezawodnie zgodnie z czasem ustawienia, unikając dużej ilości pracy człowieka,zwiększona długość życia różnych części.



  1. System sterowania CNC

(1) Pod względem sprzętowym elektryczny układ sterujący tego sprzętu to sterownik ruchu Siemens i serwo.



System ma następujące zalety:

1) PROFINET jest systemem autobusu Ethernet firmy Siemens. Jest to nadal kilka aplikacji wysokiej klasy w Chinach. Im więcej osi, tym wygodniejsze dla sterowania autobusem.Urządzenie posiada w sumie 12 osi serwo pozycjonowania (każda 3 do przenoszenia i podawania, 9 w sumie, 2 do regulacji poziomu ciężarówki i zacisku, 1 do przenoszenia podtrzymywania sieci), 3 wrzutowce wykorzystują również serwomotory, co zapewnia precyzyjną orientację zmiany narzędzia.



2) Wszystkie osi CNC pod sterowaniem autobusem wykorzystują pełną komunikację cyfrową do przesyłania sygnałów.Status pracy każdej osi można również monitorować za pośrednictwem autobus.



3) Ponieważ sygnały sterujące i zwrotne są przesyłane przez autobus, całe okablowanie systemu jest bardzo proste, bez skomplikowanej linii sygnałowej, a utrzymanie jest niezwykle wygodne.

4) System sterowania autobusem jest bardzo otwarty, może kontrolować każdy ruch poprzez programowanie i może modyfikować docelową wartość pozycjonowania w czasie rzeczywistym,tak, że może zdać sobie sprawę z korekcji w czasie rzeczywistym szerokości sieci i wykrycie wysokości sieci.



5) Autobus ma silną odporność na zakłócenia i wysoką precyzję. Ponieważ przyjmuje całkowicie cyfrową komunikację, przezwycięża wady tradycyjnej transmisji impulsowej i analogowej.



6) System sterowania obsługuje funkcje MODBUS/TCP, dzięki czemu przez sieć możliwe jest monitorowanie działania całego urządzenia na komputerze hosta.



7) Nominalne napięcie serwomotora w systemie wynosi trójfazowe 380 V, dlatego nie jest potrzebny serwotransformator.



(2) Pod względem oprogramowania, niezależnie opracowane oprogramowanie PC, przyjazny interfejs programowania,i przejrzysty ekran monitorujący umożliwiają obsługę maszyny bez konieczności opanowania systemu CNCOprogramowanie do programowania może być zainstalowane niezależnie od komputera hosta i może być zainstalowane na dowolnym komputerze biurowym do programowania poza placówką.bezpośrednie kopiowanie lub przesyłanie do urządzenia przez sieć.



(3) Unikalny system zdalnej diagnostyki i konserwacji

Wraz z stopniowym wejściem w erę inteligentnej produkcji przemysłowej 4.0 opracowaliśmy zdalne funkcje monitorowania i diagnostyki (przemysłowy router) dla urządzenia.Ta funkcja opiera się na najnowszych technologiach internetowych, takich jak 4G, serwery chmurowe i sieci VPN. Funkcja ta jest zobowiązana do szybkiego reagowania na wymagania obsługi posprzedażowej klientów, oceny lub rozwiązywania awarii sprzętu w pierwszym czasie,zapewnienie produktywności klientówOperacja jest bardzo prosta, wystarczy podać jeden z następujących trzech rodzajów dostępu do Internetu (przewodowy, WIFI, karta sieciowa 4G) i uruchomić go.







III.Główny parametr techniczny

Specyfikacja Jednostka BDMH1260/7A
Wykonanie Maks. W x H mm 1250×600
Min. W x H mm 100 × 100
Długość karmienia mm 3000 ¢15000 (standardowa)
Maksymalna grubość sieci mm 40
Maksymalna grubość kołnierza mm 60
Maksymalna waga Kilogramowo 10000
Węgiel Podtrzymacz narzędzia   BT1pozycja
ilość węgla sztuk 3
Zakres prędkości obrotu wrotnika r/min 200 ‰ 3000
Średnica wiertarki mm Wiertło z stopów twardych φ30

Linia środkowa

zakres ruchu

W górnej części poziomej mm 0 ¢1200
Wykorzystanie mm 0 ¢550
Stała pionowa mm 20 ‰ 600
Zapewnienie ciągłego odżywiania mm 0 ¢550
Ruch pionowy mm 20 ‰ 600
Żywienie ptaków mm 0 ¢550
ATC Kty SET 3
Narzędzia w ATC sztuk 4 sztuk/zestaw
Dokładność

Błąd dwóch otworów w jednej grupie otworów

(< 500 mm)

mm ± 0.2

Błąd otworów w sąsiednich grupach otworów

> 500 mm

mm ±1,0/15000
Chłodzenie Chłodzenie wewnętrzne + zewnętrzne   Chłodzenie mgłą powietrzną
System elektryczny Metoda kontroli   Autobus PROFINET
System podawania Uwaga: w przypadku pojazdów z silnikiem silnikowym, w którym pojazd jest podłączony do silnika silnikowego, należy zastosować następujące zasady: mm 300
Wstrzyknięcie ramienia do zaciskania (długość) mm 15000
Całkowity wymiar ((L×W×H) mm 18000×1100×1400
Moc silnika wrotnika KW 11
Moc nominalna KW ≈ 80
Maszyna Kilogramowo ≈ 16000
Całkowity wymiar L x W x H mm 20500 × 6900 × 3850











IV.Lista głównych składników

N/M Nazwa Specyfikacja - Pozycja czasu. WYRODZENIE
1 WYROWKA BT1pozycja 3 TAIWAN
2 Liniowa szyba kierownicza HGW55CA 3 HIWIN
3 Liniowa szyba kierownicza RHGH45HA 6
4 Śruby kulkowe R5010 6
5 Stała pompa płaszczkowa Przepływ 40L/min 1 SHENYU/EALY
6 Silnik pompy wału wewnętrznego 5.5 kW 1 SHENYU/CHYUN TSEH
7 Wyniki badań   Wszystkie HYDFLY
8 Odciągacz żetonów   1 Cangzhou
9 Silnik serwowy Seria 1FL6 10 SIEMENS
10 Kierowca Seria V90 10
11 Silnik węglowy SSM15-D-11-15/60-380V 3 SNMA
12 Inwerter Seria MD380M 3 INNOWACJE
13 /Cylindr detektywistyczny CE1F12 1 SMC
14 Wyświetlacz LCD Włączyć 1 Technologia dotykowa
15 Komputer hosta Standardowy 1 LENOVO
16 CNC Seria S7-1500 1 SIEMENS
17 Przełącznik optoelektroniczny (biektura) QS18VP6RB+QS186EB 1 BANER
18 Czujnik bliskości (NO) NI5-G12-AP6X Wszystkie TURKIA
19 Czujnik bliskości (NO) NI5-Q18-RP6X Wszystkie

Uwaga: Jeśli czas dostawy jest zbyt długi w momencie rzeczywistego zakupu, zastąpimy tę samą jakość części bez powiadomienia, ale nie będziemy używać produktów krajowych zamiast produktów zagranicznych.







V.Wykaz głównych komponentów przenośnika wózka

N/M Nazwa Specyfikacja - Pozycja czasu. WYRODZENIE
1 Liniowa szyba kierownicza HGW45 2 HIWIN
2 Liniowa szyba kierownicza HGW35 2
3 Śruby kulkowe R32 1
4 Silnik serwowy Seria 1FL6 2 SIEMENS
5 Serwo sterownik Seria V90 2
6 Węgiel CSIF 160-150 1 SMC

Uwaga: Jeśli czas dostawy jest zbyt długi w momencie rzeczywistego zakupu, zastąpimy tę samą jakość części bez powiadomienia, ale nie będziemy używać produktów krajowych zamiast produktów zagranicznych.



VJa....Lista dostaw

Pozycja Nazwa /Qty.
Maszyna Maszyny wiertnicze 1SET
Przenośnik wózków 1SET
Bez napędu 260,8 m
Rolety z napędem 1SET
Urządzenie nacisku krzyżowego 3SET
Odciągacz żetonów 1SET
System chłodzenia 1SET
Elektryczna szafa ((Włącza 1 komputer) 2SET
Stacja hydrauliczna (zainstalowana na maszynie) 1SET
Część zamienna (szczegółowe informacje w wykazie) 1SET
Dokumenty Załączone dokumenty Dokumenty techniczne 1
Certyfikat jakości 1
Części zakupowe Podręcznik użytkownika silnika węglowego 1
Książka użytkownika komputera 1
Oprogramowanie CD sterownika komputera 1
Kopiowanie programu na CD 1



VII.Części zamienne

N/M Nazwa Specyfikacja /Qty.
1 O pierścień 22.4x2.65 2
2 O pierścień 85 na 2.65 4
3 O pierścień 58 razy 3.55 2
4 O pierścień 11 razy 1.9 10
5 O pierścień 12x1.9 10
6 Zestaw uszczelniający φ10 6
7 Zestaw uszczelniający φ14 10
8 Zestaw uszczelniający φ18 4
9 Wyniki badań APC4-02 ((φ4) 4
10 Wyniki badań APC4-02 ((φ6) 4
11 Złącze hydrauliczne rury M14x1.5/M16x1.5 2
12 Złącze hydrauliczne rury M16x1.5/M18x1.5 2
13 Wewnętrzna wtyczka sześciokątna M10 × 1 2
14 Wewnętrzna wtyczka sześciokątna M14x1.5 2
15 Wewnętrzny klucz sześciokątny 9-IN-1 1
16 Rozszerzenie wrotnika JG-150 1
17 Podtrzymacz narzędzia BT2mieszkanie 3
18 Podtrzymacz narzędzia BT1pożywienie 2
19 Wciągnij zaciszek P40T-I 3
20 Gęsta zaciska HC1260.1-1 2
21 Cienkie zaciski HC540.2-41A 2



VIII.Części do zużycia

Nie, nie, nie. Nazwa Specyfikacja MFG
1 Złącze obrotowe 7000-003-117 DEUBLIN
2 Klempa HC1260.1-1 VISTA CNC
3 Cienkie zaciski HC540.2-41A VISTA CNC


IXŚrodowisko pracy

Nie, nie, nie. Nazwa Parametry
1 Wysokość warsztatu ≥ 6M
2 Siła robocza 380±10%V,50±1Hz
3 Temperatura 3 ̊40°C
4 Względna wilgotność ≤ 75%
5 Powietrze sprężone ≥ 0,6Mpa
