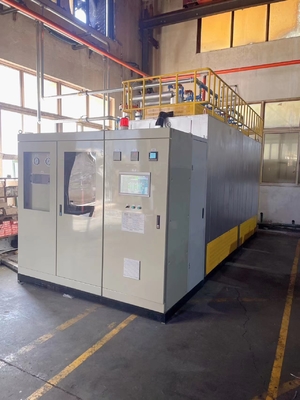

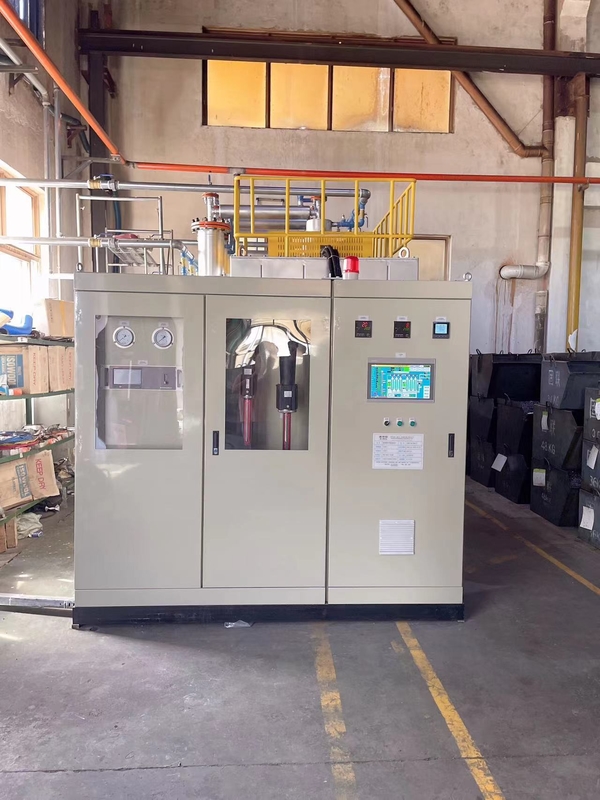

30m3 Generator RX do obróbki ciepła atmosferycznego

Oszczędzaj czas i pieniądze, optymalizując generowanie atmosfery. Oferujemy dostosowane, kompleksowe rozwiązania do obróbki cieplnej atmosfery. Rozumiemy, jak przebieg procesu i stan sprzętu wpływają na właściwości materiałów, jak jakość atmosfery wpływa na proces oraz jak kontrola atmosfery i stan sprzętu razem wpływają na możliwość osiągnięcia wydajnej obróbki cieplnej i produkcji. High-Score oferuje szereg rozwiązań, które pomogą Twojemu sprzętowi do obróbki cieplnej lub linii produkcyjnej działać szybciej, lepiej i sprawniej.

Cechy produktu:
● Działanie w trybie podwójnym: jeden w trybie gotowości, jeden aktywny lub oba działające jednocześnie.
● Tryb pracy bezobsługowej: redukuje koszty pracy.
● Wiele trybów produkcji gazu: redukuje emisje i marnotrawstwo energii.
● Elektrycznie sterowany proporcjonalny system sterowania: zmniejsza ryzyko przestojów.

● Monitorowanie zużycia energii oraz pełne rejestrowanie i identyfikowalność danych.

● Opatentowany system atmosfery: gwarantuje jakość atmosfery.

● Wielopoziomowa konstrukcja bezpieczeństwa i powiązania: zapewnia bezpieczeństwo produkcji.

Generator gazu endotermicznego to atmosfera generowana przez zmieszanie gazu surowego (gazu ziemnego lub propanu) z określoną ilością powietrza, pod wpływem wysokiej temperatury i katalizatora, w wyniku niepełnej reakcji spalania, powszechnie znana jako gaz RX. Może być stosowany jako gaz nośny w urządzeniach do chemicznej obróbki cieplnej lub jako atmosfera ochronna dla pieców grzewczych. Ze względu na stabilny skład gazu RX, charakteryzuje się niskimi kosztami eksploatacji i wysokim stopniem automatyzacji w chemicznej obróbce cieplnej, zwłaszcza jako podstawowa atmosfera do kontrolowanego nawęglania atmosferycznego i atmosfery ochronnej do wyżarzania; W porównaniu z atmosferą azotowo-metanolową lub czystą atmosferą metanolową, może znacznie poprawić jakość nawęglania i skutecznie chronić materiał przed odwęglaniem. Rozwiąż wiele problemów związanych z atmosferą podczas procesu obróbki cieplnej.

Równanie reakcji atmosfery RX jest następujące:

2CH4+ O2 = 2CO + 4H2

Reakcja między gazem ziemnym a tlenem

2CH4 +O2+3.84N2=2CO+4H2 +3.84N2

Reakcja między gazem ziemnym a powietrzem

Gaz RX wytworzony z powietrza gazu ziemnego jest idealną atmosferą ochronną do obróbki cieplnej, o następujących składnikach:

CO: 19,0-21,0%, H2: 39,0-40,5%, N2: 38,5-40,0%; CH4:<0,5%,CO2:<0,5%, Punkt rosy: 4 ° C -+8 ° C

Generator gazu endotermicznego składa się z korpusu pieca i materiałów izolacyjnych, systemu grzewczego, sekcji zasilania gazem, sekcji generowania gazu, sekcji wyjściowej gazu, sekcji pomiaru i kontroli atmosfery oraz szafy sterowniczej. Gaz RX generowany przez generator ma stabilny skład i regularne spalanie węgla drzewnego. Przy regularnej corocznej konserwacji, pojedynczy czas uruchomienia może przekroczyć rok, osiągając "produkcję gazu na żądanie" i znacznie redukując straty. Koszt produkcji gazu RX na metr sześcienny jest znacznie niższy niż w przypadku krakingu metanolu lub wtrysku kroplowego.

Korpus pieca i materiały izolacyjne:

Obudowa pieca jest zbudowana przez spawanie płyt stalowych z lokalnie wzmocnionymi przekrojami stalowymi, a zewnętrzna obudowa jest zainstalowana na stalowej podstawie konstrukcyjnej. Podstawa będzie podtrzymywać cały zespół generatora, w tym wszystkie rurociągi i kontrolery. Górna pokrywa pieca to ruchoma konstrukcja górna. Napraw piec po podniesieniu. Po stronie znajdują się otwory do wkładania termopar do kontroli temperatury.

Naczynie reakcyjne wykonane jest ze stali żaroodpornej stopu 2535 wysokotemperaturowego, która ma długą żywotność.

Unikalna konstrukcja zawieszenia może zapewnić wydajność katalityczną i zmniejszyć produkcję sadzy.

Warstwa izolacyjna: Wierzch, dół i boki pieca składają się ze złożonych bloków z włókien krzemianu glinu.

Wzrost temperatury zewnętrznej ściany obudowy pieca wynosi ≤ temperatura otoczenia+45C.

System grzewczy:

Składa się z termopar, regulatorów temperatury, regulatorów mocy, grzejników itp.

Pojedynczy element grzejny jest wyposażony w termoparę kontrolną do kontroli temperatury oraz drugą termoparę monitorującą do kontroli alarmu przegrzania, która zatrzymuje ogrzewanie, gdy temperatura jest zbyt wysoka.

Kontrola temperatury jest mierzona za pomocą termopar, obliczenia PID są wykonywane przez regulatory temperatury, a metoda SCR jest używana do osiągnięcia kontroli temperatury.

Drut oporowy grzejny wykonany jest z wysokotemperaturowego żelazo-chromowo-aluminiowego, o długiej żywotności.

Grzejnik jest instalowany w sposób wiszący, z grzejnikiem włożonym od góry dla łatwej konserwacji i nie ma potrzeby zatrzymywania się na długi czas, aby wymienić grzejnik.

regulator temperatury 2 zestawy

Termopara (termopara typu S) 1400 ° C 2 szt.

Regulator mocy 1 zestaw

Uwaga: Zalety stosowania ogrzewania elektrycznego

Ogrzewanie gazowe było kiedyś główną metodą dla generatorów, a najnowsze informacje zwrotne z terenu pokazują, że ogrzewanie elektryczne ma znaczną poprawę w jakości produkcji gazu generatorów, co przejawia się głównie w następujących aspektach:

1. Ogrzewanie dwustrefowe znacznie poprawia jednorodność temperatury górnej i dolnej części naczynia reakcyjnego.

2. Wydajność katalizatora jest poprawiona, znacznie zmniejszając generowanie osadów węglowych, a jakość gazu Rx jest wysoka.

3. Grzejnik klatkowy jest łatwy do wymiany i łatwy w konserwacji w późniejszym etapie.

4. Żywotność korpusu pieca i kotła reakcyjnego została znacznie wydłużona.

5. Nie ma wpływu na jakość gazu ziemnego

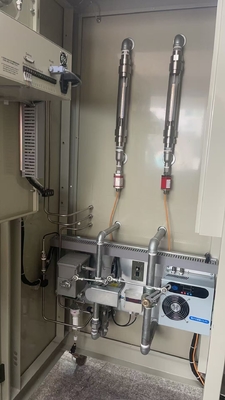

Sekcja zasilania gazem

1. Przepływomierz magnetyczny

2. Elektroniczny regulator przepływu

3. Dmuchawa Rootsa

4. Przełącznik ciśnienia i manometr

5. Elektrozawór kontroli bezpieczeństwa

6. Zawór kontroli płomienia

7. Skład urządzeń dystrybucyjnych i mieszających itp.

8. Skonfiguruj elektroniczną kontrolę ciśnienia wlotowego, przełącznik ciśnienia i manometr, filtr wlotowy, elektrozawór kontroli bezpieczeństwa, masowy przepływomierz, zawór kontroli płomienia, urządzenie dystrybucyjne i mieszające itp.

Pierwsza strona jest odpowiedzialna za dostarczenie, o całkowitej zawartości siarki mniejszej niż 10 miligramów na metr sześcienny.

Część generowania gazu

Część generowania gazu składa się ze zbiornika reakcyjnego i katalizatora. Zbiornik reakcyjny jest spawany ze specjalnych materiałów żaroodpornych i połączony z kołnierzem górnym. Może być podnoszony jako całość, z katalizatorami blokowymi na bazie niklu rozmieszczonymi wewnątrz rury, znajdującymi się w środkowej i dolnej części zbiornika reakcyjnego, w celu katalizowania reakcji krakingu mieszaniny gazów.

Używanie specjalnie dostosowanych katalizatorów na bazie niklu, zawartość tlenku niklu jest wyższa niż 12%, co jest o 10% wyższe niż zawartość tlenku niklu stosowana w zwykłych generatorach. Efekt katalityczny i żywotność katalizatora są znacznie lepsze niż w przypadku zwykłych katalizatorów, a prawdopodobieństwo osadzania się węgla jest znacznie zmniejszone.

Część wyjściowa gazu składa się z chłodnicy gazu, przełącznika ciśnienia manometru, grupy zaworów wyjściowych, detekcji temperatury, stałego systemu płomienia, systemu kontroli ciśnienia, kolektora węgla itp.

Chłodnica gazu składa się z dwóch części: typu prostego i typu rurociągowego. Typ prosty szybko chłodzi wytworzony gaz, aby uniknąć wytrącania się sadzy. Chłodnica wykonana jest z rur ze stali nierdzewnej, które są czyste i niełatwo się zatykają; Zainstaluj wtórną chłodnicę na kolektorze, aby schłodzić gaz i upewnić się, że instrumenty rurociągowe, przepływomierze itp. działają w bezpiecznych temperaturach. Ciśnienie

Przełącznik ciśnienia manometru wykrywa ciśnienie gazu RX. Gdy ciśnienie jest wyższe niż określony zakres, urządzenie do redukcji ciśnienia zostaje uruchomione. Gdy redukcja ciśnienia nie może spełnić wymagań, urządzenie ochrony ciśnienia zostaje uruchomione, a dopływ gazu wejściowego zostaje odcięty; Gdy spadnie poniżej określonego zakresu, zostanie wysłany sygnał alarmowy i nastąpi reakcja łańcuchowa w generatorze, powodując jego zatrzymanie. Zawór wyjściowy to zestaw automatycznego utrzymywania ciśnienia i uwalniania grupy zaworów, zapewniający stabilność i niezawodność produkcji gazu.

System kontroli ciśnienia obejmuje detektor ciśnienia wylotowego i urządzenie do redukcji ciśnienia. Detektor ciśnienia wysyła sygnały ciśnienia do PLC jako wejścia do kontroli ciśnienia. Jednocześnie, gdy ciśnienie w rurociągu przekracza bezpieczną wartość, otwiera się zawór redukcji ciśnienia i zapewnia brak utraty ciśnienia.

Kolektor węgla jest specjalnym urządzeniem z zaworem zainstalowanym na wylocie w celu zbierania węgla i wody z rurociągu. W porównaniu z urządzeniami chłodzonymi powietrzem, zalety chłodzenia wodą obiegową to:

Wysoka wydajność chłodzenia;

Znacznie zmniejszyć produkcję proszku węglowego;

Należące do 'urządzeń statycznych' o niskim poziomie hałasu;

W porównaniu z urządzeniami chłodzonymi powietrzem, ma dłuższą żywotność i jest łatwy i szybki w konserwacji;

Otoczenie warsztatu jest dobre.

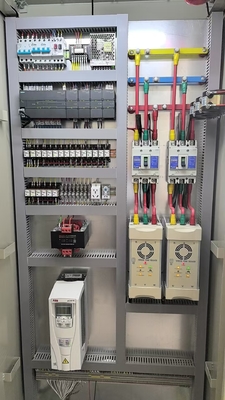

Szafa sterownicza

Szafa sterownicza generatora jest zainstalowana obok generatora. Wszystkie używane kontrolery, takie jak regulatory temperatury, panele operacyjne, woltomierze, amperomierze itp., są zainstalowane na panelu skrzynki sterowniczej. Wewnątrz znajdują się wyłączniki obwodów grzejnych, wyłączniki obwodów dla każdego silnika i zasilania sterującego, transformatory sterujące, styczniki, przekaźniki sterujące, PLC itp.

charakterystyczny:

Dobra intuicyjność;

Uruchomienie analizatora trzech składników

Znacznie zmniejszyć generowanie osadów węglowych

Bezpośrednio zmierzyć CO2 i kontrolować parametry rdzeniowe;

Pomiar CO może odzwierciedlać jakość gazu ziemnego i ma duże znaczenie referencyjne dla urządzeń gazowych; Pomiar CH4 może dokładnie uchwycić stopień zużycia katalizatora, co jest korzystne dla corocznej konserwacji;

Używając analizatora trzech gazów w połączeniu z kontrolą punktu rosy, skład gazu jest stabilny i niezawodny, a atmosfera RX mniej się waha.

Zdalne monitorowanie, wygodne i szybkie, osiąga zarządzanie na miejscu, zdalny serwis i inne zalety!

Charakterystyka generatora:

1. Spełnia wymagania 24-godzinnego nieprzerwanego zasilania gazem;

2. Główne akcesoria są wybierane z markowych akcesoriów

3. Utwórz lokalną sieć LAN dla sprzętu i zapewnij wymianę danych

4. Doświadczenie w produkcji, uruchamianiu, budowie i rurociągach na miejscu nowych generatorów w celu zapewnienia bezpiecznego użytkowania na miejscu;

5. Specjalnie zaprojektowany pręt grzejny służy jako element grzejny, dzięki czemu konserwacja i wymiana są wygodne i szybkie;

6. Temperatura jest mierzona za pomocą precyzyjnych instrumentów, zapewniając stabilną i niezawodną kontrolę;

Wyjście produkcji gazu przyjmuje jednostkę sterującą transmisją ciśnienia, która realizuje stałe ciśnienie i produkcję gazu na żądanie i może automatycznie dostosowywać się do zakłóceń codziennych działań, takich jak zewnętrzna regulacja atmosfery, przełączanie, przedmuchiwanie itp. w produkcji gazu;

Analizator gazu online może mierzyć CO%, CO2% i CH4% w gazie w czasie rzeczywistym; Używając analizatora trzech gazów do analizy online, pomiaru i kontroli zawartości CO2 oraz kontroli online procesu reakcji; System jest w stanie przełączać zużycie gazu między jedną lub więcej jednostek gazowych.

Przyjęcie tajwańskiego systemu automatycznego sterowania PLC Yonghong:

Używanie ekranu dotykowego wysokiej rozdzielczości Kunlun Tongtai do rejestrowania i wyświetlania danych operacyjnych;

Niskonapięciowy sprzęt elektryczny przyjmuje produkty Schneider, z zaciskami okablowania Weidmuller i wieloma urządzeniami zabezpieczającymi i alarmami, zapewniając bezpieczeństwo i niezawodność systemu;

Gdy wewnętrzne parametry zostaną przekroczone, system powiadamia operatora o zresetowaniu za pomocą alarmów dźwiękowych i świetlnych; Wiele ustawień do kontrolowania działania użytkowników i odpowiednich uprawnień;

Używając specjalnie dostosowanych katalizatorów, zawartość tlenku niklu przekracza 12% (zazwyczaj 10%), co skutkuje długą żywotnością i bardziej stabilnymi komponentami produkcji gazu;

Przyjęcie specjalnie zaprojektowanego systemu zaworów ognioodpornych w celu skutecznej ochrony rurociągów i sprzętu;

Konstrukcja modułowa, silna wymienność i łatwa konserwacja;

Obsługa jednym kliknięciem, łatwa obsługa na miejscu.
