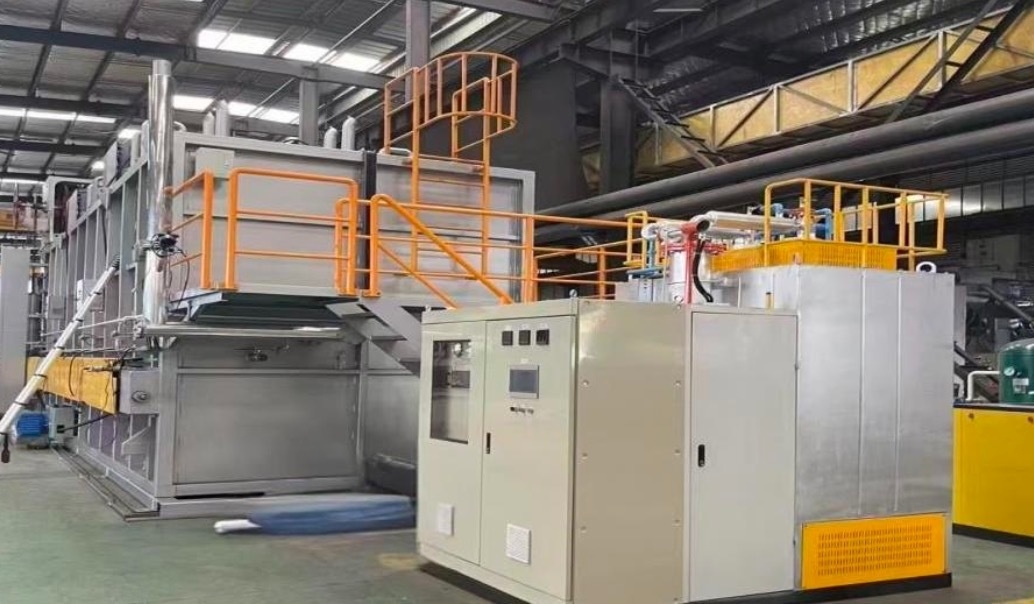

Zaawansowany generator RX do kontrolowanego nawęglania i wyżarzania w atmosferze ochronnej

Generator gazu endotermicznego jest atmosferą wytwarzaną poprzez mieszanie surowego gazu (gazu ziemnego lub propanu) z określoną ilością powietrza, pod działaniem wysokiej temperatury i katalizatora,w wyniku niepełnej reakcji spalania, powszechnie znany jako gaz RX. Może być stosowany jako gaz nośny w urządzeniach do chemicznego obróbki cieplnej lub jako atmosfera ochronna dla pieców grzewczych. Ze względu na stabilny skład gazu RX,posiada charakterystykę niskich kosztów eksploatacji i wysokiego stopnia automatyzacji chemicznego obróbki cieplnejW porównaniu z atmosferą azotu metanolu lub czystą atmosferą metanolumoże znacznie poprawić jakość karburowania i skutecznie chronić materiał przed dekarburowaniemRozwiązanie wielu problemów związanych z atmosferą podczas procesu obróbki cieplnej.

Równość reakcji RX w atmosferze jest następująca:

2CH4+ O2 = 2CO + 4H2

Reakcja między gazem ziemnym a tlenem

2CH4 + O2 + 3,84N2 = 2CO + 4H2 + 3,84N2

Reakcja między gazem ziemnym a powietrzem

Gaz RX wytwarzany z powietrza gazowego jest idealną atmosferą ochronną do obróbki termicznej, z następującymi składnikami:

CO: 19,0-21,0%, H2: 39,0-40,5%, N2: 38,5-40,0%; CH4:<0,5%, CO2:<0,5%, punkt rosy: 4 °C -+8 °C

Generator gazu endotermicznego składa się z korpusu pieca i materiałów izolacyjnych, systemu grzewczego, sekcji dostaw gazu, sekcji wytwarzania gazu, sekcji wyjściowej gazu,sekcja pomiaru i kontroli atmosferyWykorzystanie gazu RX wytwarzanego przez generator ma stabilny skład, a regularne spalanie węgla drzewnego odbywa się przy regularnej corocznej konserwacji.czas eksploatacji pojedynczego uruchomienia może przekroczyć rokKoszty produkcji gazu RX na metr sześcienny są znacznie niższe niż koszty krakingu metanolu lub wtrysku kroplówkowego.

Materiały izolacyjne i korpusu pieca:

Powierzchnia pieca jest wykonana przez spawanie płyt stalowych z lokalnie wzmocnionymi sekcjami stalowymi, a zewnętrzna powłoka jest zainstalowana na konstrukcyjnej podstawie stalowej.Baza będzie wspierać cały zespół generatoraPo podnoszeniu pieca należy naprawić górną osłonę.Istnieją otwory wstawienia termopary na boku do kontroli temperatury.

Naczynie reakcyjne wykonane jest z stali stopowej o wysokiej temperaturze 2535 odpornej na ciepło, która ma długą żywotność.

Unikalna struktura zawieszenia może zapewnić wydajność katalityczną i zmniejszyć produkcję czarnego węgla.

Warstwa izolacyjna: Górna, dolna i boczna część pieca składa się z złożonych bloków włókien silikatowych aluminiowych.

Wzrost temperatury zewnętrznej ściany obudowy pieca wynosi ≤ temperatura otoczenia +45C.

System ogrzewania:

Składa się z termoparów, regulatorów temperatury, regulatorów mocy, grzałek itp.

Jedną jednostkę grzewczą wyposażono w termopal sterujący do regulacji temperatury oraz w inną termopal monitorującą do regulacji alarmu o przegrzaniu,który zatrzymuje ogrzewanie, gdy temperatura jest zbyt wysoka.

Kontrola temperatury jest mierzona za pomocą termoparów, obliczenia PID wykonywane są przez sterowniki temperatury, a do osiągnięcia kontroli temperatury wykorzystuje się metodę SCR.

Przewód rezystora grzewczego jest wykonany z żelaza chromu aluminium o wysokiej temperaturze, o długiej żywotności.

Grzejnik jest zainstalowany w sposób zawieszony, z grzejnikiem wprowadzonym z góry w celu ułatwienia konserwacji, i nie ma potrzeby długotrwałego zatrzymywania się w celu wymiany grzejnika.

regulator temperatury 2 zestawy

Termopary (termopary typu S) 1400 °C 2 sztuk

Regulator mocy 1 zestaw

Uwaga: Zalety wykorzystania ogrzewania elektrycznego

Ogrzewanie gazowe było zwykłą metodą dla generatorów, a najnowsze opinie na miejscu pokazują, że ogrzewanie elektryczne znacząco poprawia jakość produkcji gazu przez generatory,wyrażone głównie w następujących aspektach::

1Ogrzewanie dwustronne znacznie poprawia jednolitość temperatury górnej i dolnej części zbiornika reakcyjnego.

2Wydajność katalizatora jest lepsza, znacznie zmniejszając wytwarzanie osadów węgla, a jakość gazu Rx jest wysoka.

3Ogrzewacz klatki wiewiórkowej jest łatwy do wymiany i utrzymania na późniejszym etapie.

4Żywotność korpusu pieca i kotła reakcyjnego została znacznie wydłużona.

5. Nie wpływa na jakość gazu ziemnego

Sekcja dostaw gazu

1. Przepływometr magnetyczny

2. Elektroniczny regulator przepływu

3- Dmuchacz korzeni.

4Przełącznik ciśnienia i manometr

5. zawór magnetyczny do sterowania bezpieczeństwem

6Zawór przeciwpożarowy

7. skład urządzeń dystrybucyjnych i mieszalnych itp.

8. skonfigurowanie elektronicznej kontroli ciśnienia wchłaniania, przełącznika ciśnienia i miernika ciśnienia, filtra wchłaniania, zaworu magnetycznego kontroli bezpieczeństwa, przepływoomierza masy, zaworu przeciwpożarowego,urządzenie do dystrybucji i mieszania, itp.

Pierwsza strona jest odpowiedzialna za dostarczanie, z całkowitą zawartością siarki poniżej 10 miligramów na metr sześcienny.

Część wytwarzania gazu

Część wytwarzania gazu składa się z zbiornika reakcyjnego i katalizatora.z katalizatorami blokującymi na bazie niklu rozmieszczonymi wewnątrz rurki, znajdujące się w środkowej i dolnej części zbiornika reakcyjnego, w celu katalizowania reakcji pękania gazu mieszanego.

Przy użyciu specjalnie dopasowanych katalizatorów na bazie niklu zawartość tlenku niklu wynosi ponad 12%, co jest o 10% wyższa niż zawartość tlenku niklu stosowana w zwykłych generatorach.Wpływ katalityczny i żywotność katalizatora są znacznie lepsze niż zwykłe katalizatory, a prawdopodobieństwo osadzenia węgla jest znacznie zmniejszone.

Część wyjściowa gazu składa się z chłodnicy gazowej, miernika przełącznika ciśnienia, grupy zaworów wyjściowych, czujnika temperatury, systemu płomienia stałego, systemu regulacji ciśnienia, kolektora węgla itp.

Chłodnia gazowa składa się z dwóch części: typu prosto przez i typu rurociągowego.Chłodziarz jest wykonany z rur ze stali nierdzewnej, które są czyste i nie łatwo zatykają się; zainstalować na zbiorniku chłodnicę wtórną do chłodzenia gazu i zapewnić, aby przyrządy rurociągowe, przepływomierze itp. działały w bezpiecznych temperaturach.Ciśnienie

Prężnik przełącznika siłowego wykrywa ciśnienie gazu RX. Gdy ciśnienie przekracza określony zakres, uruchamia się urządzenie zmniejszające ciśnienie.W przypadku gdy odciągacz ciśnienia nie spełnia wymogów, urządzenie zabezpieczające ciśnienie jest uruchomione i odcięte jest dopływ gazu wejściowego; gdy spada poniżej określonego zakresu,w generatorze pojawi się reakcja łańcuchowa.Zawór wyjściowy to zestaw automatycznej grupy zaworów utrzymujących ciśnienie i uwalniających, zapewniających stabilność i niezawodność produkcji gazu.

System kontroli ciśnienia obejmuje czujnik ciśnienia wyjściowego i urządzenie zmniejszające ciśnienie.,w przypadku gdy ciśnienie w rurociągu przekracza wartość bezpieczeństwa, zawór obniżający ciśnienie otwiera się i zapewnia brak utraty ciśnienia.

Zbieracz węgla jest specjalnym urządzeniem z zaworem zainstalowanym w wyjściu do zbierania węgla i wody z rurociągu.zalety chłodzenia wody w obiegu:

Wysoka wydajność chłodzenia;

znacznie zmniejszyć produkcję proszku węglowego;

b. urządzenia, które są wyposażone w urządzenia o charakterze statycznym, o niskim poziomie hałasu;

W porównaniu z urządzeniami chłodzącymi powietrzem ma dłuższą żywotność i łatwą i szybką konserwację;

Środowisko wokół warsztatu jest dobre.

Kabina sterująca elektrycznością

Wszystkie stosowane urządzenia sterujące, takie jak regulatory temperatury, panele sterujące, woltometry, amperometry itp.,są zainstalowane na panelu skrzynki sterującejW środku znajdują się wyłączniki grzejnika, wyłączniki dla każdego silnika i zasilacze sterowania, transformatory sterowania, kontaktory, przekaźniki sterowania, PLC itp.

charakterystyczny:

Dobra intuicja;

Uruchomienie analizatora trzech komponentów

Znacznie zmniejszyć wytwarzanie osadów węgla

bezpośrednie pomiar CO2 i sterowanie podstawowymi parametrami;

Pomiar CO może odzwierciedlać jakość gazu ziemnego i ma duże znaczenie odniesienia dla urządzeń gazowych; pomiar CH4 może dokładnie określić stopień zużycia katalizatora,który jest korzystny dla corocznego utrzymania;

Dzięki zastosowaniu analizatora trzech gazów w połączeniu z kontrolą punktu rosy skład gazu jest stabilny i niezawodny, a atmosfera RX waha się mniej.

Zdalne monitorowanie, wygodne i szybkie, pozwala na zarządzanie na miejscu, zdalną obsługę i inne korzyści!

Charakterystyka generatora:

1. Spełnienie wymogów 24-godzinnego nieprzerwanego dostaw gazu;

2Główne akcesoria wybrane są z markowych

3. Utworzyć lokalną sieć LAN dla sprzętu i zapewnić wymianę danych

4Doświadczenie w zakresie produkcji, uruchomienia, budowy i przewodów na miejscu nowych generatorów w celu zapewnienia bezpiecznego użytkowania na miejscu;

5. specjalnie zaprojektowany pręt grzewczy służy jako element grzewczy, dzięki czemu utrzymanie i wymiana są wygodne i szybkie;

6Temperatura jest mierzona przy użyciu wysokoprecyzyjnych przyrządów, zapewniających stabilną i niezawodną kontrolę;

Produkcja gazu przyjmuje jednostkę sterującą jednostkę przesyłową ciśnienia, która realizuje produkcję gazu pod stałym ciśnieniem i na żądanie,i może automatycznie dostosować się do zakłóceń codziennych działań, takich jak regulacja atmosfery zewnętrznej, przełączanie, dmuchanie itp. przy produkcji gazu;

Online analizator gazu może mierzyć CO%, CO2% i CH4% w gazie w czasie rzeczywistym;i kontroli online procesu reakcji; system jest zdolny do przełączania zużycia gazu między jedną lub większą liczbą jednostek gazowych.

Przyjmowanie systemu automatycznego sterowania Taiwan Yonghong PLC:

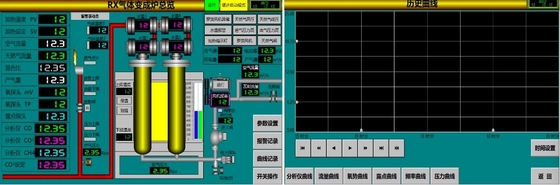

Wykorzystanie ekranu dotykowego o wysokiej rozdzielczości Kunlun Tongtai do rejestrowania i wyświetlania danych operacyjnych;

Oprogramowanie elektryczne niskiego napięcia wykorzystuje produkty Schneider, z końcówkami okablowania Weidmuller oraz wieloma urządzeniami bezpieczeństwa i alarmami, zapewniającymi bezpieczeństwo i niezawodność systemu;

W przypadku przekroczenia parametrów wewnętrznych system powiadamia operatora o zresetowaniu za pomocą alarmów dźwiękowych i świetlnych.

Wykorzystując specjalnie dostosowane katalizatory, zawartość tlenku niklu przekracza 12% (zwykle 10%), co powoduje długą żywotność i bardziej stabilne elementy produkcji gazu;

Przyjmowanie specjalnie zaprojektowanego systemu zaworu opóźniającego płomień w celu skutecznej ochrony rurociągów i urządzeń;

Modułowa konstrukcja, silna wymiana i łatwa konserwacja;

Jednym kliknięciem, łatwa operacja na miejscu.

1. Jaka jest nominalna produkcja gazu?

---- Wytworzony gaz zawiera około 20% tlenku węgla, 40% wodoru i 40% azotu;

Jakie jest nominalne zużycie gazu?

----- Na podstawie maksymalnej produkcji gazu 30 metrów sześciennych na godzinę,zużycie gazu ziemnego wynoszące 6 metrów sześciennych;

Jaka jest waga gotowego sprzętu?

--- Całkowita masa sprzętu wynosi około 3 ton

2. W jaki sposób wykonywany jest retort (odlewany lub spawany)?

Korpus reaktora generatora jest odlewany od środka, a końcowa powierzchnia łącza jest spawana!

3. Jak zmienia się katalizator?

Powierzchnia katalizatora gromadzi i aktywuje cząsteczki reaktantów poprzez fizyczną lub chemiczną adsorpcję, osłabiając ich pierwotne wiązania chemiczne i sprzyjając tworzeniu nowych wiązań.

Jaki jest ciężar retortu z katalizatorem?

Waga = Zbiornik + katalizator = Około 100 kilogramów

Czy można je zdemontować bez wiązki dźwigu?

Zaleca się użycie samochodu lub ruchomego podnośnika łańcuchowego do wydobycia kotła reakcyjnego.musi być ekstrakcjonowana w temperaturze pokojowej, aby uniknąć oparzeń i uszkodzenia elementu grzewczego spowodowanego niewłaściwą ekstrakcją!

4. Jakie są przepisy dotyczące planowanej konserwacji?

Cykl utrzymania wynosi 6 miesięcy

Projekt: Spalanie węgla drzewnego, czyszczenie filtrów, czyszczenie rurociągów

5. Co to jest system bezpieczeństwa?

Wielokrotne zabezpieczenia przed nadmierną temperaturą, nad napięciem i otwartym obwodem,

6. Jaka jest cena kosztów nadzoru instalacji?

Klient płaci koszty wizy, bilety lotnicze, jedzenie, hotel, woda, lokalny transport i dzienny wynagrodzenie 1000 RMB
