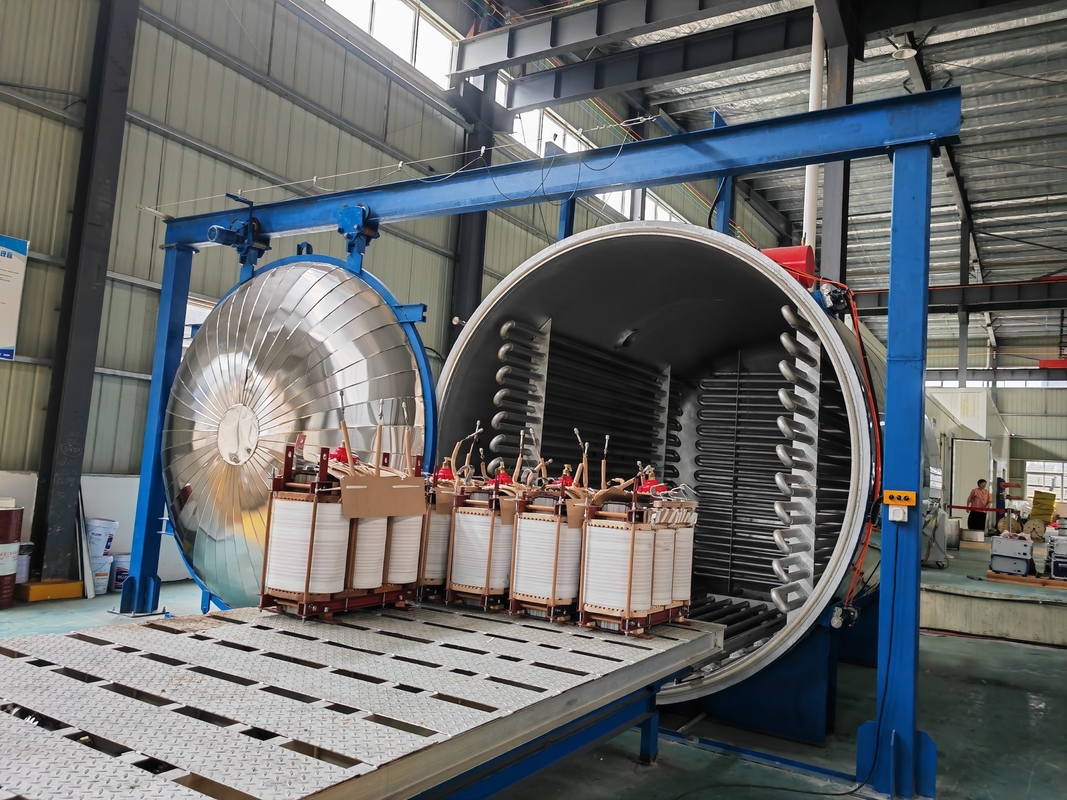

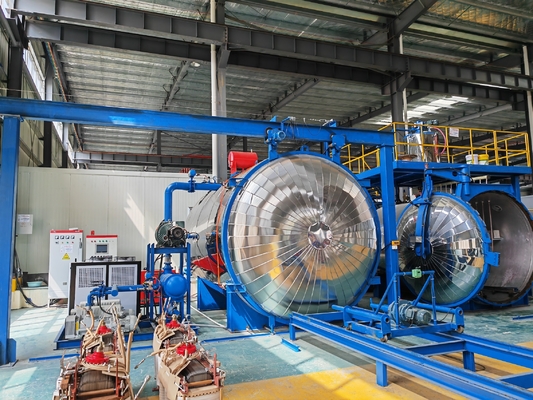

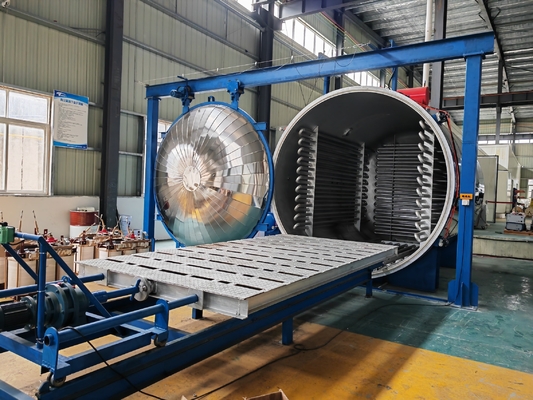

Zbiornik suszenia próżniowego o okrągłym kształcie dla transformatora mocy

Sprzęt suszenia próżniowego dla transformatorów

Charakterystyka:
Przyjmując proces suszenia wahadłowego pod ciśnieniem, czas suszenia jest skrócony o około 30-40% w porównaniu z konwencjonalnym suszeniem próżniowym, z niezawodną wydajnością, wysoką wydajnością i oszczędnością energii.
Komputer automatyczne sterowanie, osiągnięcie prawdziwego bezzałogowego i w pełni automatycznego suszenia.
Komputer automatycznie dokonuje oceny punktu końcowego, a wyniki są dokładne i wiarygodne.
Metody podgrzewania olejem cieplnym i parą dla wewnętrznej rury rozładowania zbiornika są opcjonalne.
Metody otwierania drzwi: elektryczne drzwi przesuwne, hydrauliczne drzwi podwieszane, elektryczne drzwi swingowe
Struktura zbiornika: kwadrat poziomy, okrągło poziome

Główny cel sprzętu

Urządzenia te są stosowane do obróbki suszenia transformatorów lub innych produktów elektrycznych o napięciu 35 KV lub niższym oraz pojemności jednej jednostki 16000 KVA lub niższej.Strona B gwarantuje proces i wymagania jakościowe dotyczące obróbki produktu, oraz zapewnia plany obróbki procesów i powiązane procedury kontroli dla dwóch poziomów napięcia 35KV i 10KV.

Wniosek techniczny

1. Skład sprzętu

1.1. Jeden zestaw systemu zbiornika suszenia próżniowego

1.2Jeden zestaw systemu otwierania elektrycznych drzwi.

1.3. Jeden zestaw elektrycznego systemu wózka

1.4Jeden zestaw systemu próżniowego.

1.5Jeden zestaw niskotemperaturowego systemu kondensacji

1.6Jeden zestaw systemu ogrzewania.

1.7 Zestaw układów rurociągowych wody chłodzącej

1.8 Jeden zestaw pneumatycznych instalacji hydraulicznych

1.9. Jeden zestaw systemu sterowania

2Wymagania dotyczące zasilania sprzętu, wody, źródła gazu i podstawowych warunków (podane przez użytkownika)

2.1Moc znamionowa: 110 kW, 380 V, 50 Hz, trzyfazowa kabina dystrybucyjna z pięcioma przewodami, z podłączeniem zasilania do kabiny sterującej.

2.2Źródło wody: ciśnienie> 0,1 MPa, maksymalne zużycie> 3 m3/h, temperatura wody ≤ 25 °C.

2.3Powietrze sprężone: 0,4 - 0,6 MPa, przy zużyciu sprężonego powietrza około 0,3 m3/min.

2.4Ślad wyposażenia: około 7000 × 8500 mm.

3. Warunki techniczne każdego systemu

3.1. Jeden zestaw systemu zbiornika suszenia próżniowego

Wskaźniki techniczne:

Zbiornik wielkości Ф 3200 × 4000 mm, umieszczony poziomo na ziemi, z torem wewnątrz zbiornika spłuku z ziemią.jest zamykany pneumatycznie; kierunek otwierania drzwi polega na zmierzeniu się z drzwiami zbiornika i przenoszeniu ich elektrycznie na prawą stronę, aby otworzyć.

Ekstremalny stopień próżni (bez obciążenia, w stanie chłodnym) ≤ 10Pa, szybkość wycieku (bez obciążenia, w stanie chłodnym) ≤ 100Pa · L/S. Zbiornik jest ogrzewany przez rząd rur Negage.Olej przeniesienia ciepła jest stosowany jako medium przenoszenia ciepła. Powierzchnia ogrzewanych rzędowych rur spełnia wymagania procesowe metody ciśnienia zmiennego.dolnej i tylnej części).

Temperatura robocza wynosi 115 ± 5 °C, z automatyczną regulacją temperatury. Zbiornik jest wyposażony w trzy czujniki temperatury do pomiaru temperatury przestrzeni wewnątrz zbiornika,temperatura ciała, oraz materiał izolacyjny.

Pierścień uszczelniający brzytę nadwozia zbiornika jest pierścieniem uszczelniającym odpornym na wysoką temperaturę i olej.

Zbiornik jest wyposażony w wózek roboczy o pojemności 30 ton i rozmiarze 2200mmX4000mm.

Izolacja z wełny skalnej, blachy z stali nierdzewnej (SUS430)
