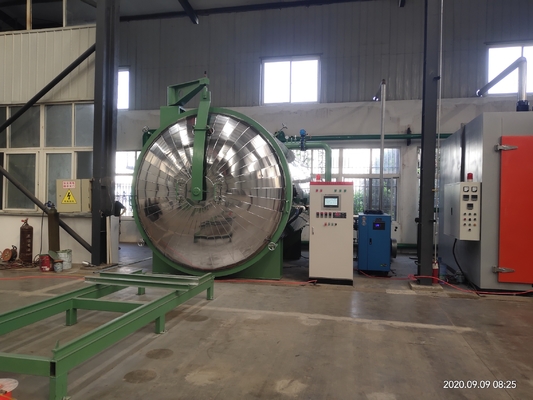

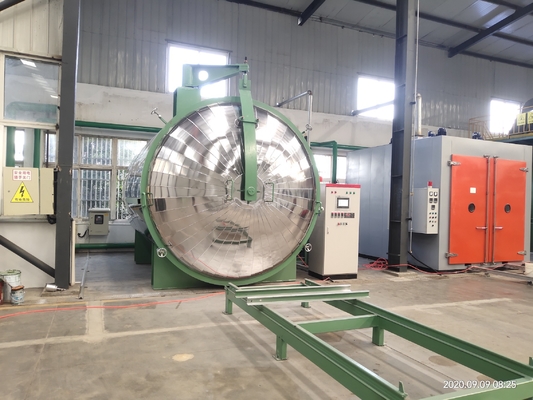

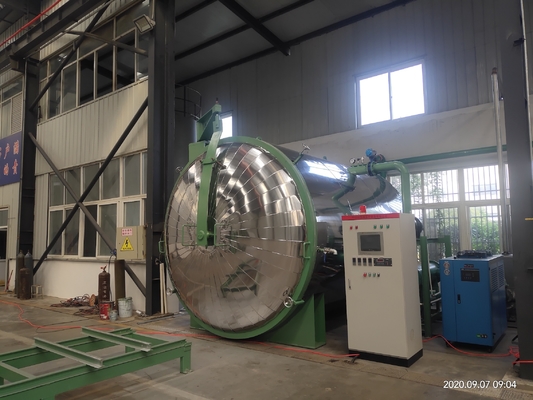

Eksport do Ameryki Środkowej Środkowej 3200 średnica 4000 długość okrągły transformator mocy suszarka

Lista konfiguracji:

1 zestaw nadwozia zbiornika próżniowego

1 zestaw mechanizmu otwierania drzwi

4 zestawy rur rozładowawczych wewnątrz zbiornika

1 zestaw wózka roboczego

1 zestaw pierścienia uszczelniającego drzwi zbiornika

3 zestawy czujników temperatury

1 zestaw torów wewnątrz zbiornika

1 zestaw osłon izolacyjnych ze stali nierdzewnej

1.1Jeden zestaw systemu otwierania elektrycznych drzwi.

1.1.1. Elektryczny ruch boczny drzwi zbiornika otwiera drzwi, cylinder jest zablokowany, a przełączniki ruchu każdego działania są połączone w celu ochrony.

1.1.1. składa się z poprzecznego portalu drzwi zbiornika, reduktoru napędu i mechanizmu przesyłowego

3.3 Jeden zestaw elektrycznego systemu wózka

3.3.1 Elektryczny pojazd trakcyjny, silnik z bezpośrednim układem redukcyjnym, mechanizm oporu

3.3.2 Nośność: 30 ton

3.3.3Ogólne wymiary wózka roboczego: 4000 × 2200 (długie × szerokie)

3.4. Jeden zestaw systemu próżniowego (trzy zestawy)

3.4.1System próżniowy jest skonfigurowany z SV-300B+SV-300B (Pompa Leybold)/ZJP-600, z łącznym zasięgiem trzech pomp próżniowych o maksymalnej prędkości pompowania 600L/s. System próżniowy (w tym pompy i zawory) działa sekwencyjnie i automatycznie.

3.4.2System wyposażony jest w bardzo niezawodną grupę zaworów transformatora próżniowego, elektromagnetyczny zawor wyzwalający próżnię, ręczny zawor wyzwalający, czujnik próżniowy, rurociąg próżniowy i odpowiednie akcesoria..Grupa zaworów o zmiennym ciśnieniu obejmuje zawor pneumatyczny DN100, zawor elektryczny DN50 oraz czujnik cienkiej folii próżniowej (kluczowy element procesu zmiennego ciśnienia).

3.4.3Gaz wydobywany z zbiornika jest chłodzony i odwodniany przez kondensator.

3.5Jeden zestaw niskotemperaturowego systemu kondensacji

3.5.1Jeden nowy kondensator o konstrukcji poziomej, który może szybko i skutecznie kondensować gaz i wilgoć z zbiornika i posiada automatyczne urządzenie drenażowe, które nie uszkadza próżni.

3.5.2Efektywny obszar kondensacji kondensatora spełnia wymagania procesu, a materiał wewnętrzny wykonany jest z rur ze stali nierdzewnej.

3.5.3Konfiguruj jeden zestaw zintegrowanego chłodnika wody o niskiej temperaturze 4P, aby dostarczać wodę o niskiej temperaturze poniżej 10 °C, zapewniając dobry efekt kondensacji kondensatora

3.6 System ogrzewania

3.6.1. centralne ogrzewanie, moc ogrzewania 74kW (ciepłownicy 72KW, wysokotemperaturowej pompy olejowej 2KW).,filtr, czujnik temperatury, zawór wysokotemperaturowy, miernik ciśnienia, zbiornik rozszerzający itp.

3.6.2Automatyczne sterowanie centralnym ogrzewaniem, alarm temperatury, maksymalna temperatura ogrzewania 130 °C, dokładność sterowania temperaturą ± 5 °C

3.7 System pomiarowo-kontroli (ekran dotykowy)

3.7.1Zintegrowana całkowicie zamknięta szafa sterująca elektrycznością z pełnym systemem sterowania ekranem dotykowym, wygodna do obserwacji i kontroli stanu pracy.

3.72 Głównym systemem mnemonicznym całego zestawu urządzeń jest automatyczne sterowanie, regulacja temperatury, a uruchomienie pompy próżniowej ma funkcję zabezpieczenia wzajemnego blokowania.

3.7.3Cyfrowy wyświetlacz temperatury każdego punktu zbiornika jest intuicyjny i niezawodny.

3.7.4Pomiar próżni wykorzystuje pomiary próżniowe oporu i czujniki próżni.

3.7.5Główny system operacyjny procesu jest wdrożony przez Mitsubishi.

3.7.6 Ocena punktu końcowego: na podstawie ciśnienia częściowego pary wodnej w zbiorniku,ocena punktu końcowego jest wykonywana automatycznie dla całego procesu zgodnie z wymogami metody zmiennego ciśnienia.

3.7.7Kompletny zestaw procesu suszenia pod zmiennym ciśnieniem jest dostarczany przez naszą firmę.

3.7.8. zablokowanie i zablokowanie między różnymi obwodami sterowania.

3.7.9. pod wodą i pod ochroną napięcia (powietrze).

3.7.10. Cały system zapewnia niezawodną pracę w warunkach środowiska produkcyjnego Strony A

3.8 System wody chłodzącej

3.8.1Jest używany do dostarczania wody chłodzącej do kondensatora próżniowego i pompy próżniowej, składającej się z elektrycznego miernika ciśnienia kontaktowego, zaworu i rurociągu.

3.8.2 Jeżeli ciśnienie wody chłodzącej jest niewystarczające, wyłącza się alarm.

3.8.3. Woda wejściowa i wyjściowa z tego systemu jest podłączona do publicznego systemu wodociągowego Strony A na miejscu

3.9 System sprężonego powietrza

Źródło sprężonego powietrza dostarczone przez użytkownika (0,3 m3/min)

System składa się z odpowiednich trójkątów pneumatycznych, mierników ciśnienia, rurociągów, zaworów i rurociągów

4.0 Inne wymagania techniczne

4.1Wszystkie powierzchnie elementów w układzie próżniowym, które wchodzą w kontakt z wydobywanym gazem (z wyłączeniem pomp i zaworów), muszą zostać odkurzone i poddane obróbce antyporodowej.

4.2 Każdy system i rurociąg mają na powierzchni różne kolorowe oznakowania

4,Ceny

Sprzęt suszenia próżniowego dla transformatorów
