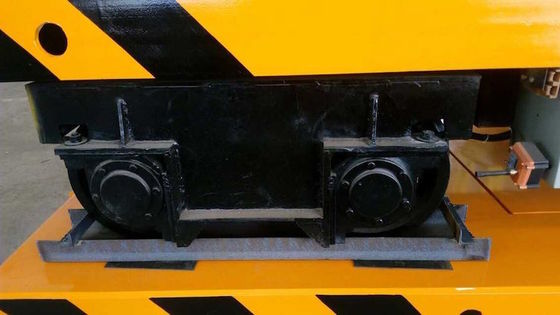

Wózek transportowy z hydraulicznym podnoszeniem szyn z napędem silnikowym z 300 mm skokiem podnoszenia i obciążeniem znamionowym 10 ton do precyzyjnej kontroli dokowania

Wózek transportowy z hydraulicznym podnoszeniem szyn z napędem silnikowym z 300 mm skokiem podnoszenia i obciążeniem znamionowym 10 ton do precyzyjnej kontroli dokowania
Wózek transportowy z hydraulicznym podnoszeniem szyn z napędem silnikowym z 300 mm skokiem podnoszenia i obciążeniem znamionowym 10 ton do precyzyjnej kontroli dokowania

Duży Obraz :  Wózek transportowy z hydraulicznym podnoszeniem szyn z napędem silnikowym z 300 mm skokiem podnoszenia i obciążeniem znamionowym 10 ton do precyzyjnej kontroli dokowania

Szczegóły Produktu:
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Jinqiu
Orzecznictwo: CE, ISO9001
Numer modelu: KPJ-10
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: USD 9000-16000 / Set
Szczegóły pakowania: Obudowa ze sklejki z folią zabezpieczającą przed rdzą, opakowanie eksportowe nadające się do żeglugi
Czas dostawy: 45-60 dni po złożeniu depozytu
Zasady płatności: T/T, akredytywa
Możliwość Supply: 80 zestawów miesięcznie
Szczegółowy opis produktu
Obciążenie znamionowe: 10 t Podnoszenie udaru: 300 mm
Rozmiar platformy: 4000 x 2200 mm Rozstaw szyn: 1435 mm
Prędkość podróży: 25 m/min Moc hydrauliczna: 5,5 kW
Tryb sterowania: Wisiorek i pilot bezprzewodowy
Podkreślić:

hydrauliczny wózek transportowy do podnoszenia

,

Wózek podnoszący KPJ

,

Platforma dokująca o udźwigu 10 ton

Przegląd produktu

Wózek transportowy KPJ z hydraulicznym podnoszeniem szynowym rozwiązuje problem, którego nie rozwiązuje zwykły płaski wózek transportowy: ładunek musi dotrzeć na dokładnie właściwą wysokość, a nie tylko na właściwe miejsce. Zamiast zamawiać dźwig lub podkładać matrycę przy każdym przenoszeniu narzędzi, operator podnosi platformę nożycową o 300 mm, przesuwa obrabiany przedmiot po utwardzonym pokładzie i znajduje już wyrównane wloty maszyny. Platforma o nośności 10 ton porusza się na czterech kołach ze stali kutej z dwurzędowymi łożyskami stożkowymi, porusza się z prędkością do 25 m na minutę po szynie zakładu i powtarza tę samą pozycję podnoszenia z dokładnością do 1 mm, cykl po cyklu, zmianę po zmianie.

Napęd i podnoszenie są celowo rozdzielone w tym wózku. Silnik z przekładnią i zespół hydrauliczny znajdują się na niezależnych ramach pomocniczych, dzięki czemu wymiana uszczelki w obiegu podnoszenia nigdy nie zakłóca ustawienia napędu, a wymiana silnika nigdy nie wymaga odpowietrzania siłowników. Ponieważ podnośnik jest częścią wózka, a nie oddzielnym stołem, zwalnia się miejsce na podłodze, znika krok dokowania z listy zadań operatora i całkowicie eliminuje się ryzyko zepchnięcia ładunku przez otwartą szczelinę.

Kluczowe cechy
  • Zintegrowane podnoszenie i jazda: jedna kompaktowa rama przenosi ładunek 10 ton po szynie i podnosi go o 300 mm, dzięki czemu przy stanowisku pracy nie jest potrzebne drugie urządzenie do przenoszenia.
  • Powtarzalna dokładność dokowania: podnośnik zatrzymuje się z dokładnością do 1 mm od nauczonej wysokości, co utrzymuje wyrównanie przenośników rolkowych, stołów pras i uchwytów montażowych bez ręcznej regulacji.
  • Obwód bezpieczeństwa utrzymania ładunku: zawór zwrotny z blokadą pilotową blokuje pokład w przypadku awarii węża lub złączki, a mechaniczna blokada bezpieczeństwa może być włożona, gdy technik pracuje pod platformą.
  • Utwardzona platforma Q345: pokład o wymiarach 4000 x 2200 mm jest obrabiany na płasko po spawaniu i wyposażony w wymienne paski zużycia w punktach styku z ładunkiem.
  • Podwójne kanały sterowania: operatorzy mogą pracować z wiszącego kabla lub z bezprzewodowego pilota radiowego, każdy z niezależnym przyciskiem zatrzymania awaryjnego i funkcją "człowieka martwego".
  • Przyjazny dla serwisowania układ: punkty smarowania są zgrupowane po jednej stronie podwozia, filtry hydrauliczne są dostępne z poziomu podłogi, a przekładnia trakcyjna opróżnia się bez podnoszenia wózka.
Specyfikacje techniczne
Parametr Specyfikacja
ModelKPJ-10
Nośność10 t
Rozmiar platformy (dł. x szer.)4000 x 2200 mm
Skok podnoszenia300 mm
Prędkość podnoszenia4 m/min
Prędkość jazdy25 m/min
Rozstaw szyn1435 mm (możliwość dostosowania)
Średnica koła400 mm stal kuta
Zespół hydrauliczny5,5 kW, 380 V, 50 Hz
Napięcie sterowania24 V DC
HamowanieElektromagnetyczny hamulec szczękowy awaryjny
Powtarzalność podnoszeniaplus minus 1 mm
Opcje sterowania i bezpieczeństwa

Standardowe sterowanie to falownik z miękkim startem i stopem, który zapobiega kołysaniu ładunku o masie 10 ton podczas przyspieszania wózka na końcu zatoki. Opcjonalne wyposażenie obejmuje laserowe czujniki antykolizyjne do wąskich korytarzy, blokadę krańcowego wyłącznika szyny, dźwiękowy alarm jazdy, migające światło ostrzegawcze do obszarów o dużym natężeniu ruchu oraz wiszący panel z selektorem ustawień wysokości, który przechowuje do czterech poziomów dokowania. Dla odlewni i zakładów powłokowych szafa elektryczna może być dostarczona z obudową IP65, a obwód oleju hydraulicznego może być wyposażony w chłodnicę do ciągłych cykli pracy.

Zastosowania

Wózki te są używane tam, gdzie ładunek musi być pozycjonowany w trzech wymiarach, a nie w dwóch. Typowe instalacje obejmują wymianę narzędzi pras, ustawianie matryc w tłoczniach, ładowanie form na wtryskarkach, wymianę rolek na liniach przetwarzania taśm, prezentację obrabianych przedmiotów robotom spawalniczym oraz zasilanie kabin do piaskowania lub powlekania, które wymagają umieszczenia części na stałej wysokości roboczej. Konstruktorzy stalowi wykorzystują funkcję podnoszenia do dopasowywania kołnierzy do rur, podczas gdy działy utrzymania ruchu wykorzystują ten sam wózek do wyjmowania przekładni i pomp spod zainstalowanych urządzeń bez demontażu otaczającego rurociągu.

Pakowanie i zapewnienie jakości

Każdy wózek jest montowany, okablowany i testowany pod ciśnieniem przed wysyłką, a następnie uruchamiany przez dwie godziny z obciążeniem testowym o znamionowej nośności, podczas gdy rejestrowana jest prędkość jazdy, wysokość podnoszenia i droga hamowania. Następnie jednostka jest dzielona na moduły pokładu, podwozia i zespołu napędowego, zabezpieczana folią antykorozyjną, owijana folią stretch i pakowana w skrzynię ze sklejki o wymiarach pasujących do 40-stopowego kontenera. Zestaw dokumentacji zawierający schematy elektryczne, schematy obwodów hydraulicznych, listę części zamiennych i instrukcję obsługi w języku angielskim podróżuje z każdym wózkiem, a wsparcie przy uruchomieniu przez połączenie wideo jest wliczone w standardowy pakiet.
