20 tony skrętowy wózek kolejowy z 90 stopniowym obrotowym wskaźnikiem i pokładem przejściowym dla silnikowych systemów wózków transportowych

20 tony skrętowy wózek kolejowy z 90 stopniowym obrotowym wskaźnikiem i pokładem przejściowym dla silnikowych systemów wózków transportowych
20 tony skrętowy wózek kolejowy z 90 stopniowym obrotowym wskaźnikiem i pokładem przejściowym dla silnikowych systemów wózków transportowych

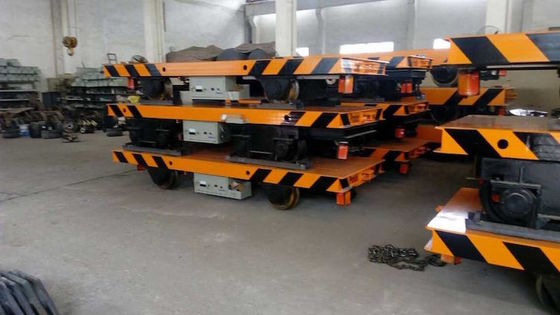

Duży Obraz :  20 tony skrętowy wózek kolejowy z 90 stopniowym obrotowym wskaźnikiem i pokładem przejściowym dla silnikowych systemów wózków transportowych

Szczegóły Produktu:
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Jinqiu
Orzecznictwo: CE, ISO9001
Numer modelu: KPT-20
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: USD 12000-22000 / Set
Szczegóły pakowania: Obudowa ze sklejki, pierścień dolny i kotwice pakowane osobno, opakowanie eksportowe zdatne do żeglu
Czas dostawy: 50-65 dni po złożeniu
Zasady płatności: T/T, akredytywa
Możliwość Supply: 60 zestawów miesięcznie
Szczegółowy opis produktu
Obciążenie znamionowe: 20 t Kąt obrotu: Indeksowane pod kątem 90 stopni
Rozmiar pokładu: 4500 x 2500 mm Prędkość obrotowa: 0,8 obr./min
Prędkość podróży: 20 m/min Zasilanie: Akumulator 24 V 300 Ah
Od pokładu do dołu: 12 mm
Podkreślić:

obrotnica kolejowa

,

Wózek obrotowy o 90 stopni

,

20 tony wózka przekrojowego

Przegląd produktu

Wózek transferowy z obrotnicą jest przeznaczony do układu zakładu, gdzie dwie linie kolejowe przecinają się, biegną równolegle lub spotykają się w rogu, którego nie może obsłużyć żaden wózek prosty. Platforma o nośności 20 ton tego zmotoryzowanego wózka obrotowego wjeżdża do studzienki obrotnicy, pokład obraca się w krokach co 90 stopni nad pierścieniem studzienki, a wózek wyjeżdża na przecinającą się trasę bez studzienki transferowej, sekcji opuszczanej lub drugiego wózka. Jedna jednostka zastępuje zatem pętlę toru, co często decyduje o tym, czy wewnętrzna trasa transportowa zmieści się w istniejącym budynku, czy też konieczna będzie przebudowa płyty podłogowej, aby ją pomieścić.

Obrót jest napędzany pierścieniem obrotowym z zewnętrznym uzębieniem, obracanym przez silnik z przekładnią za pomocą zębnika, i zatrzymywany przez hamulec tarczowy hydrauliczny plus sworzeń blokujący, który wpada do utwardzonego tulei w każdej z czterech pozycji kardynalnych. Powierzchnia pokładu pozostaje w odległości 12 mm od podłogi studzienki, dzięki czemu paleta lub skrzynia na matryce przejeżdża przez połączenie bez płyty najazdowej. Ponieważ sam wózek przenosi obrotnicę, w betonie należy zainstalować tylko pierścień studzienki i stałe końce szyn, co ogranicza prace budowlane do płytkiego wykopu.

Kluczowe cechy
  • Jeden wózek, wiele tras: jeden wózek o nośności 20 ton obsługuje zatoczki prostopadłe i równoległe, eliminując duplikaty wózków i torów z inwestycji.
  • Obrót z indeksem 90 stopni: napęd obrotnicy blokuje się w pozycjach 0, 90, 180 i 270 stopni za pomocą utwardzonego sworznia blokującego, a pośrednie kąty można zaprogramować tam, gdzie potrzebna jest trasa ukośna.
  • Pokład zlicowany z przejazdem: krawędź platformy jest obrobiona, aby dopasować się do pierścienia studzienki w odległości 12 mm, dzięki czemu palety, skrzynie i skrzynie na matryce przejeżdżają przez połączenie bez najazdu.
  • Zasilanie akumulatorowe lub kablowe: standardowa wersja akumulatorowa działa przez pełną zmianę między ładowaniami z automatyczną ładowarką przy studzience, podczas gdy zasilanie z bębna kablowego jest dostępne dla pracy trzyzmianowej.
  • Zestaw do wyrównywania pierścienia studzienki: śruby kotwiące, podkładki i szablon poziomujący są wysyłane z jednostką, dzięki czemu wykonawca robót budowlanych może ustawić pierścień bez geodety na miejscu.
  • Informacja zwrotna o pozycji: enkoder absolutny raportuje kąt pokładu do sterownika PLC, blokując ruch do momentu pełnego osadzenia sworznia i zwolnienia hamulca.
Specyfikacje techniczne
Parametr Specyfikacja
Model KPT-20
Obciążenie znamionowe 20 t
Rozmiar pokładu (dł. x szer.) 4500 x 2500 mm
Kąt obrotu Indeksowany co 90 stopni, programowalny od 0 do 270 stopni
Prędkość obrotu 0,8 obr./min
Prędkość jazdy 20 m/min
Rozstaw szyn 1435 mm
Wysokość pokładu nad szyną 550 mm
Moc trakcyjna 2 x 3,0 kW
Moc obrotu Napęd obrotnicy 2,2 kW
Zasilanie Akumulator 24 V, akumulator trakcyjny 300 Ah
Szczelina między pokładem a studzienką Maksymalnie 12 mm
Opcje sterowania i bezpieczeństwa

Blokady są kluczowe dla bezpiecznej instalacji obrotnicy. Sterownik odmawia polecenia jazdy, gdy sworzeń jest cofnięty, odmawia polecenia obrotu, gdy wózek znajduje się poza studzienką, i zatrzymuje obrót, jeśli obwód wykrywania obciążenia wykryje przeszkodę na krawędzi pokładu. Opcjonalne wyposażenie obejmuje parę kurtyn fotoelektrycznych nad otworem studzienki, migający sygnalizator na każdym rogu, blokadę bramy wjazdowej dla zautomatyzowanych komórek oraz interfejs flotowy, który pozwala systemowi SCADA zakładu wezwać wózek do zatoczki i zażądać obrotu. W przypadku chłodni, pakiety hydrauliczne i elektryczne mogą być przystosowane do pracy w temperaturach do minus 25 stopni Celsjusza.

Zastosowania

Wózki obrotnicowe są stosowane w tłoczniach, gdzie wózki do matryc muszą przechodzić z hali magazynowej matryc do zatoczki do tłoczenia, która biegnie prostopadle do korytarza, w odlewniach, gdzie kadzie przemieszczają się między zatoczkami do topienia i zalewania, w halach montażowych, gdzie jeden wahadłowiec obsługuje kilka równoległych strumieni pracy, w warsztatach kolejowych, gdzie wózki lub zestawy kołowe muszą zmieniać kierunek, oraz w magazynach, gdzie korytarz transferowy spotyka się z korytarzem poprzecznym. Zakłady silnikowe i komórki montażowe przemysłu lotniczego również wykorzystują je do repozycjonowania dużych przyrządów między stacjami, które nigdy nie były wyrównane na jednej osi.

Pakowanie i zapewnienie jakości

Każdy wózek obrotnicowy jest montowany na tymczasowym pierścieniu studzienki w fabryce, obracany przez 200 pełnych cykli pod obciążeniem testowym i sprawdzany pod kątem zaangażowania sworznia, momentu hamowania i poziomu pokładu. Następnie jednostka jest demontowana na pokład, podwozie i zespół obrotnicy, traktowana olejem antykorozyjnym, pakowana w skrzynie ze sklejki i wysyłana w kontenerze typu high cube o długości 40 stóp.

Dostarczane są rysunki instalacyjne, plan rozmieszczenia śrub kotwiących, lista kontrolna uruchomienia oraz dwujęzyczna instrukcja obsługi i konserwacji. Inżynier ds. uruchomienia może zostać zaplanowany do wsparcia na miejscu, gdy studzienka będzie gotowa.
