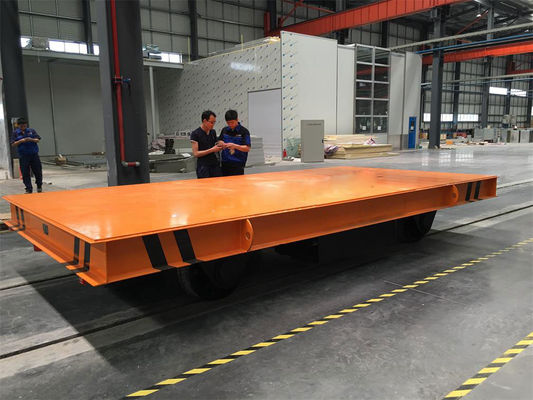

Wózek transferowy szynowy z napędem, z bardzo szeroką platformą, do transportu rur stalowych o długości 30 metrów, o nośności 25 ton

Wózek transferowy szynowy z napędem, z bardzo szeroką platformą, do transportu rur stalowych o długości 30 metrów, o nośności 25 ton
Wózek transferowy szynowy z napędem, z bardzo szeroką platformą, do transportu rur stalowych o długości 30 metrów, o nośności 25 ton

Duży Obraz :  Wózek transferowy szynowy z napędem, z bardzo szeroką platformą, do transportu rur stalowych o długości 30 metrów, o nośności 25 ton

Szczegóły Produktu:
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Jinqiu
Orzecznictwo: CE, ISO9001
Numer modelu: KPX-25W
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: USD 16000-28000 / Set
Szczegóły pakowania: Dwa skręcane moduły, obudowa ze sklejki, płaski stojak lub opakowanie kontenerowe z otwartą górą
Czas dostawy: 55-70 dni po złożeniu
Zasady płatności: T/T, akredytywa
Możliwość Supply: 40 zestawów miesięcznie
Szczegółowy opis produktu
Obciążenie znamionowe: 25 ton Rozmiar pokładu: 12000 x 3200 mm
Rzędy kołyski: 3 Regulowany Prędkość podróży: Obciążenie 15 m/min
Rozstaw szyn: 2000 mm Prowadzić: Motoreduktory 2 x 4,0 kW
Zasilanie: Akumulator 48 V 400 Ah
Podkreślić:

bardzo szeroki wózek transferowy

,

długi wózek szynowy do materiałów

,

wózek do transportu rur o nośności 25 ton

Przegląd produktu

Przenoszenie trzydziestometrowych sekcji rur, profili konstrukcyjnych lub segmentów wież wiatrowych na standardowym wózku płaskim powoduje, że ładunek się przesuwa, ugina lub przewraca, ponieważ wózek jest krótki, a materiał długi. Ten wyjątkowo szeroki wózek transferowy z platformą typu deck rail stosuje przeciwne podejście. Długa na 12 m, szeroka na 3,2 m platforma przenosi trzy rzędy regulowanych V-kształtnych podpór, a rura lub profil wystaje z obu końców w kontrolowany sposób, podczas gdy rozstaw podpór zapobiega toczeniu się sekcji. Wózek o nośności 25 ton radzi sobie bezpośrednio z długim materiałem i eliminuje konieczność rezerwacji suwnicy, która byłaby wymagana przy każdym ruchu krótkim wózkiem.

Rama jest konstrukcją spawaną z belek skrzynkowych ze stali Q345, usztywnioną na całej szerokości platformy, dzięki czemu obciążenie skoncentrowane na jednej krawędzi nie skręca ramy na nierównych szynach. Każda oś pracuje na podwójnych, skośnych łożyskach tocznych, zaprojektowanych na 25 ton, a napęd jest realizowany przez dwa niezależne silniki z przekładnią, które dzielą obciążenie za pomocą kontrolera podziału momentu obrotowego. Tam, gdzie wózek o długości 12 m nie może zawrócić wewnątrz budynku, dostępna jest konfiguracja tandemowa dwóch zsynchronizowanych wózków, dzięki czemu rura jest przenoszona na obu końcach i kierowana po łuku.

Kluczowe cechy
  • Platforma 12 m dla długich sekcji: szeroka platforma 3200 mm z trzema rzędami podpór przenosi rury i profile o długości 30 m z kontrolowanym wystawaniem, zamiast wymagać suwnicy.
  • Regulowane V-kształtne podpory: rozstaw i kąt otwarcia podpór są ustawiane do średnicy sekcji, a gumowane nakładki zapobiegają uszkodzeniu farby i powłoki podczas transportu.
  • Odporna na skręcanie rama skrzynkowa: rama Q345 jest usztywniona na całej szerokości, dzięki czemu obciążenie 25 ton poza środkiem nie skręca ramy ani nie podnosi koła z szyny.
  • Podwójny napęd z podziałem obciążenia: dwa napędy z przekładnią i kontrolerem podziału momentu obrotowego utrzymują prosty tor jazdy wózka na długich trasach i zmniejszają poślizg kół na wilgotnych szynach.
  • Stabilizatory zapobiegające przewróceniu: chowane podpory boczne wysuwają się pod końcami ładunku podczas każdego transportu, gdy wystający element może się kołysać lub toczyć.
  • Opcja zewnętrzna: pakiet elektryczny można zmodernizować do stopnia ochrony IP65 z ocynkowaną ogniowo ramą i elementami złącznymi ze stali nierdzewnej do magazynów zewnętrznych i nabrzeży.
Specyfikacje techniczne
Model KPX-25W
Nośność 25 t
Wymiary platformy (dł. x szer.) 12000 x 3200 mm
Rzędy podpór 3, regulowany rozstaw
Maksymalna długość detalu 30000 mm z wystawaniem
Prędkość jazdy 15 m/min z ładunkiem, 20 m/min bez ładunku
Rozstaw szyn 2000 mm
Średnica koła 500 mm stal kuta
Konfiguracja napędu Podwójne silniki z przekładnią, 2 x 4,0 kW
Zasilanie Akumulator 48 V, 400 Ah
Materiał ramy Spawana belka skrzynkowa Q345B
Wysokość platformy 650 mm
Opcje sterowania i bezpieczeństwa

Długie ładunki wymagają przewidywalnego zatrzymania. Napęd wykorzystuje hamowanie rekuperacyjne z mechanicznym hamulcem bezpieczeństwa na każdej osi, a kontroler stopniowo zmniejsza prędkość, dzięki czemu rura o długości 30 m nie przesuwa się do przodu podczas zatrzymania wózka. Opcjonalne wyposażenie obejmuje skaner antykolizyjny laserowy na obu końcach platformy, czujnik obecności ładunku na każdej podporze, dźwiękowy alarm jazdy, zdalne sterowanie radiowe o zasięgu 100 m dla magazynów zewnętrznych oraz zestaw synchronizacji tandemowej, który utrzymuje dwa wózki w odległości 20 mm od siebie, gdy rura jest przenoszona na obu końcach. Do instalacji zewnętrznych często dodawane są szczotki do czyszczenia szyn oraz ogranicznik końca szyny z buforem.

Zastosowania

Wózek ten jest używany wszędzie tam, gdzie problemem jest długość materiału, a nie jego waga. Typowe miejsca zastosowania to: huty rur i zakłady powlekania przenoszące gotowe zwoje rur rurowych, fabryki konstrukcji stalowych przenoszące belki i słupy między stanowiskami cięcia, wiercenia i piaskowania, zakłady energetyki wiatrowej obsługujące sekcje wież i wstawki u nasady łopat, stocznie przenoszące usztywnione panele między prefabrykacją a montażem oraz magazyny, gdzie profile ocynkowane lub powlekane muszą być przenoszone bez uszkodzeń spowodowanych kontaktem z suwnicą. Zakłady prefabrykacji betonu i depozyty utrzymania torów również wykorzystują wózki z szeroką platformą do długich podkładów i elementów rozjazdów.

Pakowanie i zapewnienie jakości

Ponieważ platforma przekracza standardową długość kontenera, wózek jest produkowany w dwóch skręcanych modułach ze złączem frezowanym i kołkowanym, które jest montowane i wyrównywane w fabryce przed wysyłką. Kompletna jednostka jest testowana obciążeniem 125% znamionowej nośności, podczas gdy mierzone jest ugięcie platformy i kontakt z szyną, następnie moduły są rozdzielane, malowane, zabezpieczane powłoką antykorozyjną i pakowane w skrzynie ze sklejki do kontenera typu open top lub flat rack o długości 40 stóp. Dostawa obejmuje zestaw śrub łączących, podkładki wyrównujące, schematy elektryczne, schemat okablowania tandemowego, jeśli dotyczy, oraz instrukcję instalacji i uruchomienia w języku angielskim.
